उत्पाद का विवरण
Place of Origin: Shenzhen, China
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
Model Number: TM601
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Velocity range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
±2.0% |
Pipe size Range(Optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63,OD75, OD90, OD110, OD140, OD220 |
Fluid: |
Water, Sea water, Oil, Alcohol... |
Pipe material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Optional Outputs: |
RS485, 4-20mA, OCT+Relay |
Communication interface: |
RS485 |
Power supply: |
10-36V DC |
Temperature: |
Transmitter ambient temperature: 14℉~122℉ (-10℃~50℃) Transducer measurement medium: 14℉~122℉ (-10℃~50℃) |
Ambient Humidity: |
RH 0~95% RH, non-condensing |
Transmitter: |
Aluminum alloy |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Protection Rate: |
IP54 |
Cable Length: |
Power cable: standard length 2m |
Velocity range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
±2.0% |
Pipe size Range(Optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63,OD75, OD90, OD110, OD140, OD220 |
Fluid: |
Water, Sea water, Oil, Alcohol... |
Pipe material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Optional Outputs: |
RS485, 4-20mA, OCT+Relay |
Communication interface: |
RS485 |
Power supply: |
10-36V DC |
Temperature: |
Transmitter ambient temperature: 14℉~122℉ (-10℃~50℃) Transducer measurement medium: 14℉~122℉ (-10℃~50℃) |
Ambient Humidity: |
RH 0~95% RH, non-condensing |
Transmitter: |
Aluminum alloy |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Protection Rate: |
IP54 |
Cable Length: |
Power cable: standard length 2m |

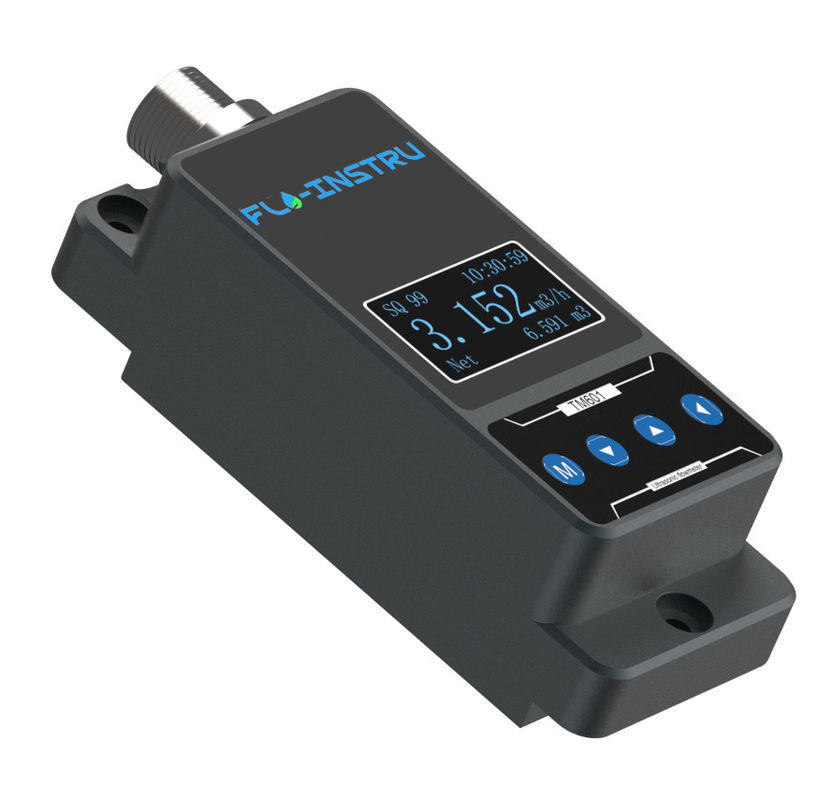

TM601 सफाई उद्योग क्लैंप-ऑन अल्ट्रासोनिक फ्लोमीटर को ठीक करता है
क्लैंप-ऑन कॉम्पैक्ट प्रकार अल्ट्रासोनिक प्रवाह मीटर।
उत्पाद वर्णन
TM601 एक फ्लो मीटर है जिसे विशेष रूप से अल्ट्रासोनिक क्लीनिंग मशीनों के लिए डिज़ाइन किया गया है
1। स्थापना को पूरा करने और माप शुरू करने के लिए केवल 1min लेता है
2। पाइपलाइन में कोई अतिरिक्त परिवर्तन नहीं, और स्थापना और माप को ऑपरेटिंग निर्देशों के अनुसार पूरा नहीं किया जा सकता है।
3। इसे बिना किसी पाइपलाइन संशोधन के, और बिना दबाव हानि के उत्पादन को रोक किए बिना स्थापित और उपयोग किया जा सकता है
4। OLED डिस्प्ले (128x 64px), यहां तक कि अंधेरे वातावरण में भी सबसे अच्छा प्रदर्शन है
5। विभिन्न प्रकार के पाइपलाइनों के लिए उपयुक्त: स्टेनलेस स्टील पाइप, कार्बन स्टील पाइप, कॉपर पाइप, पीवीसी, पीवीडीएफ, पीपीआर, पीपीएच, एचडीपीई, आदि।
लाभ और सुविधा
आमतौर पर एक नया अल्ट्रासोनिक प्रवाह मीटर स्थापित करने से जुड़ी कठिनाइयों को सरल क्लैंप-ऑन द्वारा समाप्त कर दिया जाता है। यह डिज़ाइन पाइप को काटने, पाइप चलाने को बंद करने, उत्पादन को रोकने, अतिरिक्त लागत की पेशकश करने, और बहुत कुछ करने की आवश्यकता को समाप्त करता है।
यह सब लेता है एक एकल फिलिप्स-हेड स्क्रूड्राइवर है जो टीएम 601 को सुरक्षित रूप से एक पाइप को मापा जाता है। यह सुनिश्चित करता है कि विशेष उपकरण या विशेष ज्ञान की आवश्यकता के बिना टीम के किसी भी सदस्य द्वारा आसान और सही स्थापना प्राप्त की जा सकती है।
विश्वसनीय सटीकता के आधार पर, TM601 को सामान्य सेंसिंग अनुप्रयोगों और स्थितियों दोनों के लिए उपयोग करने की अनुमति दी जाती है, जिसमें अधिक सटीक निगरानी की आवश्यकता होती है, जो पहले से कहीं अधिक आसान हो जाता है, जो प्रवाह का ठीक से पता लगाता है। प्रतिक्रिया की गति 0.03m/s तक अधिक है।
विशेष विवरण
| वेग दर | 0.328 फीट/s ± ± 16ft 16ft/s (0.1m/s ± ± 5m/s) |
| शुद्धता | ± 2.0% |
| पाइप का आकार | DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 | |
| तरल | नियमित पानी, समुद्र का पानी, ठंडा/गर्म पानी, शराब ।। |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, कॉपर।… |
| बिजली की आपूर्ति | 9 ～ 36V डीसी, अधिकतम 500ma |
| संचार | समर्थन मोडबस प्रोटोकॉल, RS485 |
| अनुरूप उत्पादन | 4-20ma, अधिकतम 750ω |
| अलार्म आउटपुट | अक्टूबर ऊपरी और निचली सीमा अलार्म फ़ंक्शन (वैकल्पिक) |
| प्रदर्शन | OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
| कुंजी पैनल | चार टच बटन |
| प्रवाह एकक | समर्थन मीट्रिक इकाई चयन, क्यूबिक मीटर (m c), लीटर (L), यूएसए गैलन (GAL)। |
| समय एकक | /घंटा,/मिनट, फ़ैक्टरी डिफ़ॉल्ट इकाई प्रति घंटे क्यूबिक मीटर है। |
| दैनिक, मासिक और वार्षिक प्रवाह कुल | |
| तापमान | परिवेश: 14F ～+122F (-10 ℃～+50 ℃) |
| तरल: 14F ～+122F (-10 ℃～+50 ℃) | |
| परिवेश आर्द्रता | आरएच 0 ～ 95%, कोई संक्षेपण नहीं |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु, सीएनसी मशीनी प्रसंस्करण |
| संरक्षण दर | IP54 |
| केबल लंबाई | 6.6 फीट (2 मीटर) मानक |
पाइप आकार रेंज और प्रवाह सीमा संदर्भ तालिका
| डीएन | आयुध डिपो | ओडी रेंज | इंच | प्रवाह सीमा |
| DN4 | OD9.53 | 95 मिमी -10.5 मिमी | 1/8 " | 0.003 ～ 0.142 m ～/h |
| 0.047 ～ 2.374 I/MIN | ||||
| 0.013 ～ 0.627 गैल/मिनट | ||||
| DN8 | OD12.7 | 12.4 मिमी -13.1 मिमी | 1/4 " | 0.011 ～ 0.570 m ～/h |
| 0.190 ～ 9.496 I/MIN | ||||
| 0.050 ～ 2.509 गैल/मिनट | ||||
| DN10 | OD15 | 14.5 मिमी -15.4 मिमी | 3/8 " | 0.026 ～ 1.282 m ～/h |
| 0.427 ～ 21.366 एल/मिनट | ||||
| 0.113 ～ 5.644 गैल/मीर | ||||
| DN15 | OD20 | 16.5 मिमी -23.0 मिमी | 1/2 " | 0.046 ～ 2.279 मीटर/एच |
| 0.760 ～ 37.984 एल/मिनट | ||||
| 0.201 ～ 10.034 गैल/मिनट | ||||
| DN20 | OD25 | 25.0 मिमी -30.0 मिमी | 3/4 " | 0.103 ～ 5.128 मीटर/घंटा |
| 1.709 ～ 85.464 एल/मिनट | ||||
| 0.452 ～ 22.577 गैल/मिनट | ||||
| DN25 | OD32 | 32.0 मिमी -35.0 मिमी | 1 " | 0.182 ～ 9.116 m ～/h |
| 3.039 ～ 151.935 एल/मिनट | ||||
| 0.803 ～ 40.137 गैल/मिनट | ||||
| DN32 | OD40 | 38.0 मिमी -45.0 मिमी | 1-1/4 " | 0.285 ～ 14.244 m ～/h |
| 4.748 ～ 237.399 एल/मिनट | ||||
| 1.254 ～ 62.714 गैल/मिनट | ||||
| DN40 | OD50 | 48.0 मिमी -54.0 मिमी | 1-1/2 " | 0.410 ～ 20.511 mic/h |
| 6.837 ～ 341.854 एल/मिनट | ||||
| 1.806 ～ 90.309 गैल/मिनट | ||||
| DN50 | OD63 | 58.0 मिमी -64.0 मिमी | 2 " | 0.729 ～ 36.464 m//h |
| 12.155 ～ 607.741 एल/मिनट | ||||
| 3.211 ～ 160549 गैल/मीर | ||||
| DN65 | OD75 | 72.0 मिमी -78.0 मिमी | 2-1/2 " | 1.140 ～ 56.976 m ～/h |
| 18.992 ～ 949.595 I/MIN | ||||
| 5.017 ～ 250.857 गैल/मीर | ||||
| DN80 | OD90 | 80.0 मिमी -92.0 मिमी | 3 " | 1.641 ～ 82.045 मीटर/एच |
| 27.348 ～ 1367.417 एल/मिनट | ||||
| 7.225 ～ 361.234 गैल/मीर | ||||
| DN100 | OD110 | 108.0 मिमी -116.0 मिमी | 4 " | 2.917 ～ 145.858 m ～/h |
| 48.619 ～ 2430.963 I/MIN | ||||
| 12.844 ～ 642.194 गैल/मिनट | ||||
| DN125 | OD140 | 132.0 मिमी -142.0 मिमी | 5 " | 4.558 ～ 227.903 m//h |
| 75.968 ～ 3798.380 एल/मिनट | ||||
| 20.069 ～ 1003429 गैल/मिनट | ||||
| DN200 | OD220 | 218.0 मिमी -228.0 मिमी | 8 " | 11.669 ～ 583.431 m//h |
| 194.477 ～ 9723.852 I/MIN | ||||
| 51.376 ～ 2568.778 गैल/मिनट |
