उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: टीएम602
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
प्रवाह सीमा: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
शुद्धता: |
मूल्यवान ±2% |
repeatability: |
0.40% |
पाइप व्यास रेंज(वैकल्पिक): |
OD9.53～OD110 |
मापक माध्यम: |
पानी, समुद्री पानी, तेल |
पाइप सामग्री(वैकल्पिक): |
कार्बन स्टील, स्टेनलेस स्टील, पीवीसी |
संचार: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
बिजली की आपूर्ति: |
24V डीसी |
कीबोर्ड: |
4 टच कीज़ |
प्रदर्शन: |
इन-बिल्ट बैकलिट OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले |
प्रवाह सीमा: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
शुद्धता: |
मूल्यवान ±2% |
repeatability: |
0.40% |
पाइप व्यास रेंज(वैकल्पिक): |
OD9.53～OD110 |
मापक माध्यम: |
पानी, समुद्री पानी, तेल |
पाइप सामग्री(वैकल्पिक): |
कार्बन स्टील, स्टेनलेस स्टील, पीवीसी |
संचार: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
बिजली की आपूर्ति: |
24V डीसी |
कीबोर्ड: |
4 टच कीज़ |
प्रदर्शन: |
इन-बिल्ट बैकलिट OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले |

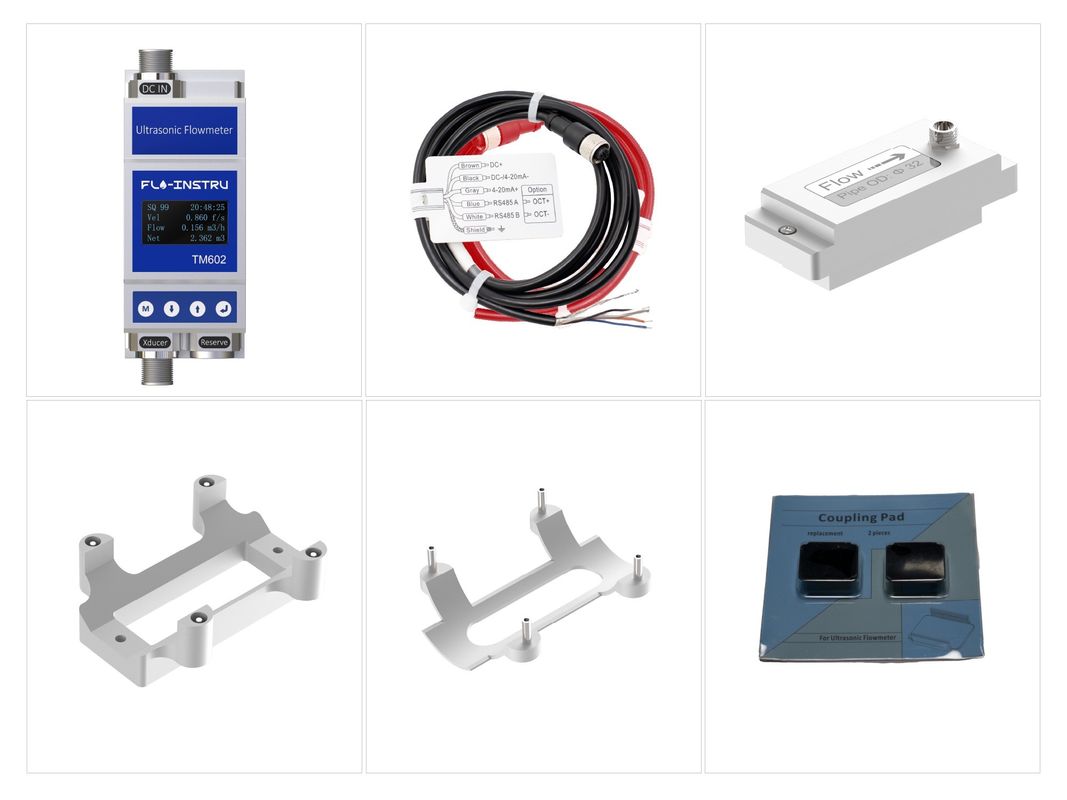

TM602 अल्ट्रासोनिक प्रवाह मीटर
क्लैंप-ऑन सरल प्रकार के अल्ट्रासोनिक प्रवाह मीटर।
परिचय
TM602 अल्ट्रासोनिक प्रवाह मीटर पीवीसी, कार्बन स्टील, स्टेनलेस स्टील के छोटे पाइप आकार के लिए डिज़ाइन किया गया है, जिसका व्यापक रूप से एचवीएसी ठंडा पानी प्रणाली, भवन स्वचालन प्रणाली,कृषि सिंचाई प्रणाली, आवासीय जल आपूर्ति प्रणाली, सफाई प्रणाली, पुनर्चक्रण जलपाय प्रणाली, आदि यह स्थापित करने के लिए बहुत आसान है, समय केवल तेजी से 30s लेने की जरूरत है।कॉम्पैक्ट संरचना विभिन्न संकीर्ण स्थापना वातावरण के लिए उपयुक्त है.
मुख्य विशेषताएं
उत्पाद एक एकीकृत संरचना डिजाइन है, जो चार शिकंजा के माध्यम से स्थापित करना आसान है, और बाहर पर विशेष इन्सुलेशन है। क्लैंप-ऑन प्रकार क्षेत्र स्थापना की परेशानी को कम करता है।यह पाइप काटने के लिए अनावश्यक है, स्थापना के लिए प्रवाह को रोकें और कोई दबाव हानि नहीं है। TM602 भी RS485 और 4-20mA आउटपुट, आदि का समर्थन करता है।
आवेदन
एचवीएसी प्रणाली, भवन स्वचालन प्रणाली, कृषि सिंचाई प्रणाली, आवासीय जल आपूर्ति प्रणाली, सफाई प्रणाली, पुनर्चक्रण जलपालन प्रणाली आदि।
विनिर्देश
| प्रदर्शन सूचकांक | |
| प्रवाह सीमा | ±0.1m/s ~ ±5m/s ((±0.328ft/s ~ ±16ft/s) |
| सटीकता | मूल्य ± 2% |
| पुनरावृत्ति | 0.40 प्रतिशत |
|
पाइप व्यास रेंज (वैकल्पिक) |
OD9.53 OD110 |
| मापने का माध्यम | पानी, समुद्र का पानी, तेल |
| पाइप सामग्री (वैकल्पिक) | कार्बन स्टील, स्टेनलेस स्टील, पीवीसी |
| कार्य सूचकांक | |
| संचार इंटरफ़ेस | RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करें |
| विद्युत आपूर्ति | 24 वी डीसी |
| कीबोर्ड | 4 स्पर्श कुंजी |
| प्रदर्शन | अंतर्निहित बैकलिट OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले |
| तापमान | ट्रांसमीटर परिवेश का तापमानः 14°F~122°F ((-10°C~50°C) |
| ट्रांसड्यूसर माप माध्यमः 32°F~230°F ((0°C~110°C) | |
| आर्द्रता | आरएच 0~95% आरएच,गैर संघनक |
| आईपी | IP54 |
| कार्य दबाव | 1.6 एमपीए |
| शारीरिक विशेषताएं | |
| ट्रांसमीटर | ऑल इन वन |
| सेंसर | क्लैंप ऑन |
| केबल | मानक लंबाईः 2 मीटर |
| मॉडल | पीपपई सामग्री | पाइप का नाममात्र आंतरिक व्यास |
(0.1~5m/s) |
(0.1~5m/s) |
प्रवाह सीमा (0.1~5m/s) |
| TM602 | कार्बन स्टील, स्टेनलेस स्टील, कॉपर, प्लास्टिक पाइप | DN6 | 0.003~0.142 | 0.047 ~ 2374 | 00.013 ~ 0.627 |
| DN8 | 0.011 ~ 0.570 | 0.190~9496 | 0.050 ~ 2509 | ||
| DN10 | 0.026 ~ 1282 | 0.427 ~ 21.366 | 0.113 ~ 5644 | ||
| DN15 | 0.046 ~ 2279 | 0.760 ~ 37.984 | 0.201 ~ 10034 | ||
| DN20 | 0.103 ~ 5128 | 1.709 ~ 85.464 | 0.452 ~ 22.577 | ||
| DN25 | 0.182 ~ 9116 | 3.039 ~ 151.935 | 0.803 ~ 40.137 | ||
| DN32 | 0.285 ~ 14244 | 4.748 ~ 237.399 | 1.254 ~ 62.714 | ||
| DN40 | 0.410 ~ 20.511 | 6.837 ~ 341.854 | 1.806 ~ 90.309 | ||
| DN50 | 0.729 ~ 36.464 | 12.155 ~ 607.741 | 3.211 ~ 160.549 | ||
| DN65 | 1.140 ~ 56.976 | 18.992 ~ 949.595 | 5.017 ~ 250.857 | ||
| DN80 | 1.641 ~ 82.045 | 27.348 ~ 1367.417 | 7.225 ~ 361.234 | ||
| DN100 | 2.917 ~ 145.858 | 48.619 ~ 2430.963 | 12.844 ~ 642.194 |
