PH301 फील्ड फ्लो सत्यापन के लिए पोर्टेबल अल्ट्रासोनिक फ्लोमीटर

PH301 पोर्टेबल अल्ट्रासोनिक फ्लो मीटर

किसी भी समय तरल प्रवाह की निगरानी करें।

परिचय

फ़्लो-इंस्ट्रूमेंट्स का PH301 तरल प्रवाह माप के लिए एक अत्यधिक सटीक और गैर-आक्रामक पोर्टेबल अल्ट्रासोनिक फ्लो मीटर है। PH301 सबसे विश्वसनीय डिजिटल सिग्नल प्रोसेसिंग तकनीक का उपयोग करता है, जो उच्च सटीकता और विश्वसनीयता के साथ तरल और पाइप आकार की एक विस्तृत श्रृंखला के लिए प्रवाह माप संचारित करता है।

PH301 प्रवाह के परीक्षण और सत्यापन के लिए आदर्श उपकरण है। बैटरी चालित पोर्टेबल मीटर पाइप की दीवार के माध्यम से प्रवाह को मापने के लिए क्लैंप-ऑन ट्रांसड्यूसर का उपयोग करता है। 1” से 200” व्यास वाले पाइपों के साथ इष्टतम प्रदर्शन के लिए एक ट्रांसड्यूसर सेट प्रदान किया जाता है, और यह सबसे अधिक उपयोग किए जाने वाले और अन्य विशेष पाइप सामग्रियों के साथ काम करता है।

साफ और बड़ी स्क्रीन उपयोगकर्ताओं को मीटर में पाइप व्यास, दीवार की मोटाई और पाइप सामग्री दर्ज करना आसान बनाती है। PH301 को अंतर्निर्मित और रिचार्जेबल बैटरी का उपयोग करके 12 घंटे तक संचालित किया जा सकता है। अंतर्निहित डेटा लॉगर के साथ समय के साथ प्रवाह की निगरानी करना आसान हो गया है। 2जी एसडी कार्ड 1 सेकंड से लेकर 86400 सेकंड के अंतराल के साथ अधिकतम 512 फ़ाइलें ले सकता है। ये डेटा USB फ्लैश ड्राइव के माध्यम से आपके पीसी पर डाउनलोड किया जा सकता है।

PH301 को IP65 ट्रांसमीटर और IP68 ट्रांसड्यूसर के लिए उच्च सुरक्षा स्तर प्रदान किया गया है और टोटलाइज़िंग फ़ंक्शन के साथ समान रूप से द्विदिश माप का समर्थन करता है। इसके अलावा, यह वैकल्पिक चुंबकीय गाइड रेल या पाइप पट्टियों द्वारा बढ़ते सहायक उपकरण है।

विशेषताएँ

• प्रवाह की निगरानी और मापने के लिए आदर्श

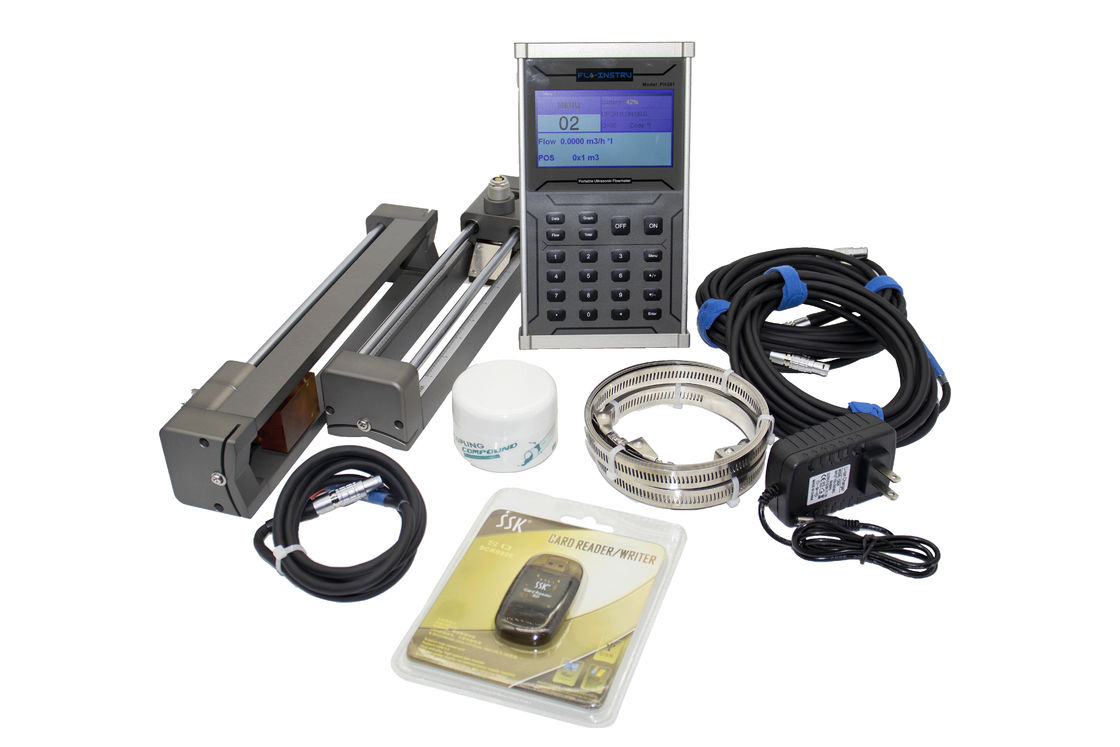

क्लैंप-ऑन ट्रांसड्यूसर बिना किसी शटडाउन, बिना ड्रिलिंग और बिना दबाव ड्रॉप के त्वरित स्थापना की अनुमति देते हैं। प्रत्येक मीटर को एक अंतर्निर्मित एसडी कार्ड प्रदान किया जाता है जो इसे समय के साथ प्रवाह की निगरानी के लिए एक आदर्श समाधान बनाता है। पूरी तरह से सुसज्जित कैरी केस में संपूर्ण माप उपकरणों का एक सेट शामिल है और रिचार्जेबल आंतरिक बैटरी इसे कहीं भी जाने के लिए आदर्श प्रवाहमापी बनाती है।

• मल्टी पाइप सामग्री के साथ काम करता है

इसे पीवीसी, कार्बन स्टील, स्टेनलेस स्टील, तांबा, पीई, एचडीपीई, डक्टाइल आयरन, एल्यूमीनियम, एस्बेस्टस और फाइबर ग्लास-एपॉक्सी सहित कई अलग-अलग पाइप सामग्रियों के साथ काम करने के लिए डिज़ाइन किया गया है।

• स्थापित करने और उपयोग करने में आसान

PH301 को 4.3 इंच TFT रंगीन स्क्रीन और 22 टच कुंजियों के माध्यम से आसानी से कॉन्फ़िगर किया गया है। कुछ प्रमुख पैरामीटर दर्ज करें और डिस्प्ले स्क्रीन सही ट्रांसड्यूसर पृथक्करण दूरी प्रदर्शित करेगी।

• अल्फ़ान्यूमेरिक और फ़्लो कर्व डिस्प्ले चित्र को पूरा करता है

एक बड़ी, मल्टीफ़ंक्शन एलसीडी अल्फ़ान्यूमेरिक और ग्राफ़िक दोनों रूपों में मापा डेटा प्रस्तुत करती है। मानक अल्फ़ान्यूमेरिक फ़ंक्शंस में अंग्रेजी (यूएस) या मीट्रिक इकाइयों में प्रवाह वेग, प्रवाह और कुल प्रवाह शामिल है। ग्राफ़िक मोड में, एलसीडी वास्तविक समय और लॉग किए गए डेटा दोनों को दिखाता है, जो साइट पर रहते हुए डेटा की समीक्षा करने और रुझानों का अवलोकन करने के लिए बहुत उपयोगी है।

सिद्धांत

• टीवीटी का परिचय

टीवीटी (ट्रांजिट-टाइम वोर्टेक्स) तकनीक अल्ट्रासोनिक प्रवाह माप के लिए एक अत्याधुनिक दृष्टिकोण का प्रतिनिधित्व करती है, जो भंवर शेडिंग घटना का दोहन करने की क्षमता के साथ ट्रांजिट-टाइम अल्ट्रासोनिक्स के सिद्धांतों को जोड़ती है, अल्ट्रासोनिक फ्लो मीटर में अद्वितीय सटीकता और बहुमुखी प्रतिभा प्रदान करती है। यह अभिनव एकीकरण तकनीक अल्ट्रासोनिक फ्लो मीटर की सटीकता, बहुमुखी प्रतिभा और प्रदर्शन को बढ़ाती है, जिससे वे विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बन जाते हैं और विभिन्न प्रवाह स्थितियों में सटीक प्रवाह माप की आवश्यकता वाले उद्योगों के लिए एक मूल्यवान समाधान है।

• अशांत प्रवाह में बढ़ी हुई सटीकता:

टीवीटी तकनीक उन अनुप्रयोगों में उत्कृष्ट है जहां द्रव प्रवाह की स्थिति लैमिनर और अशांत के बीच भिन्न होती है। भंवर शेडिंग डेटा का समावेश चुनौतीपूर्ण प्रवाह वातावरण में सटीकता को बढ़ाता है।

• द्रव प्रकारों में बहुमुखी प्रतिभा:

टीवीटी तकनीक बहुमुखी है और विभिन्न प्रकार के तरल पदार्थों के लिए उपयुक्त है, जिसमें विभिन्न चिपचिपाहट और घनत्व वाले तरल पदार्थ भी शामिल हैं।

विशेष विवरण
