उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: टीएम605
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
प्रदर्शन: |
OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
बिजली की आपूर्ति: |
24V डीसी |
पाइप व्यास रेंज: |
डीएन6～डीएन100 |
संचार इंटरफेस: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
प्रवाह सीमा: |
0.1मी/सेकेंड ~ ±5मी/सेकेंड(0.328फीट/सेकेंड ~ ±16फीट/सेकेंड) |
शुद्धता: |
± 2% |
प्रदर्शन: |
OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
बिजली की आपूर्ति: |
24V डीसी |
पाइप व्यास रेंज: |
डीएन6～डीएन100 |
संचार इंटरफेस: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
प्रवाह सीमा: |
0.1मी/सेकेंड ~ ±5मी/सेकेंड(0.328फीट/सेकेंड ~ ±16फीट/सेकेंड) |
शुद्धता: |
± 2% |

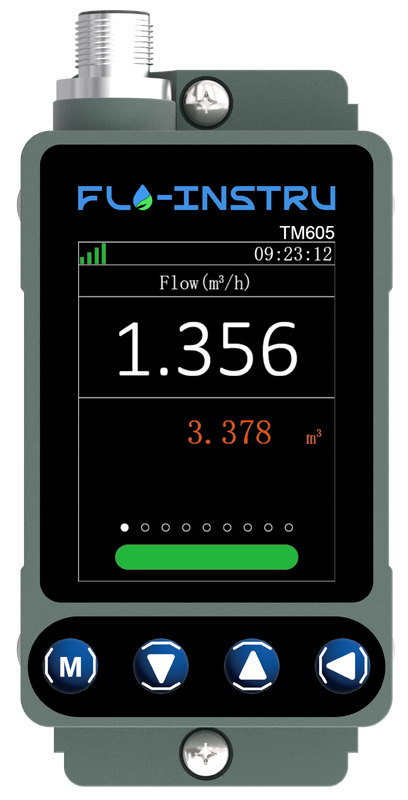

टीएम605 कॉम्पैक्ट अल्ट्रासोनिक फ्लो मीटर एक क्लैंप-ऑन कॉम्पैक्ट टाइप अल्ट्रासोनिक फ्लो मीटर है जिसे बिल्डिंग ऑटोमेशन सिस्टम के लिए डिज़ाइन किया गया है, जो एचवीएसी और बिल्डिंग मैनेजमेंट अनुप्रयोगों के लिए बेहतर नियंत्रण प्रदान करता है।
टीएम605 एक एकीकृत अल्ट्रासोनिक फ्लो मीटर है जिसे विशेष रूप से छोटे से मध्यम पाइप व्यास के लिए डिज़ाइन किया गया है। इसमें सरल सेटअप और इंस्टॉलेशन प्रक्रियाएं हैं। ट्रांजिट-टाइम अंतर विधि के अल्ट्रासोनिक सिद्धांत का उपयोग करते हुए, टीएम605 अपने सेंसर के माध्यम से अल्ट्रासोनिक सिग्नल भेजता और प्राप्त करता है। जब अल्ट्रासोनिक सिग्नल बहते तरल से गुजरते हैं, तो अपस्ट्रीम और डाउनस्ट्रीम माप के बीच का अंतर सटीक प्रवाह और वेग गणना को सक्षम बनाता है।
| विनिर्देश | विवरण |
|---|---|
| वेग दर | 0.328 फीट/सेकंड ~ ±16 फीट/सेकंड (0.1 मीटर/सेकंड ~ ±5 मीटर/सेकंड) |
| सटीकता | ±2.0% |
| पाइप का आकार | डीएन6 डीएन8 डीएन10 डीएन15 डीएन20 डीएन25 डीएन32 डीएन40 डीएन50 डीएन65 डीएन80 डीएन100 |
| तरल संगतता | नियमित पानी, समुद्री जल, ठंडा/गर्म पानी, अल्कोहल, आदि। |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा, आदि। |
| बिजली की आपूर्ति | 24V डीसी, अधिकतम 500mA |
| संचार | एमओडीबीयूएस प्रोटोकॉल, आरएस485 का समर्थन करता है |
| एनालॉग आउटपुट | 4-20mA, अधिकतम 750Ω |
| अलार्म आउटपुट | रिले, ओसीटी ऊपरी और निचली सीमा अलार्म फ़ंक्शन |
| प्रदर्शन | ओएलईडी 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
| की पैनल | चार टच बटन |
| फ्लो यूनिट | मीट्रिक यूनिट चयन का समर्थन करता है: क्यूबिक मीटर (एम³), लीटर (एल), यूएस गैलन (गैल) |
| समय इकाई | /घंटा, /मिनट (फैक्ट्री डिफ़ॉल्ट: क्यूबिक मीटर प्रति घंटा) |
| अतिरिक्त सुविधाएँ | दैनिक, मासिक और वार्षिक प्रवाह टोटलइज़र |
| तापमान सीमा | परिवेश: 32°F ~ +122°F (0°C ~ +50°C) तरल: 32°F ~ +122°F (0°C ~ +50°C) |
| परिवेश आर्द्रता | आरएच 0~95%, कोई संघनन नहीं |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु, सीएनसी मशीनयुक्त प्रसंस्करण |
| सुरक्षा दर | आईपी54 |
| केबल की लंबाई | 6.6 फीट (2 मीटर) मानक |
| व्यास | डीएन | इंच | व्यास सीमा (मिमी) | न्यूनतम (एम³/घंटा) | अधिकतम (एम³/घंटा) | न्यूनतम (एल/मिनट) | अधिकतम (एल/मिनट) |
|---|---|---|---|---|---|---|---|
| φ9.53 | डीएन6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| φ12.7 | डीएन8 | 1/4" | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| φ15 | डीएन10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| φ20 | डीएन15 | 1/2" | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| φ25 | डीएन20 | 3/4" | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| φ32 | डीएन25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| φ40 | डीएन32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| φ50 | डीएन40 | 1-1/2" | 44-52 | 0.45 | 23 | 7.5 | 377 |
| φ63 | डीएन50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| φ75 | डीएन65 | 2-1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| φ90 | डीएन80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| φ110 | डीएन100 | 4" | 100-115 | 2.8 | 141 | 47 | 2356 |
