उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: टीएम605
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
प्रदर्शन: |
OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
बिजली की आपूर्ति: |
24V डीसी |
पाइप व्यास रेंज: |
डीएन6～डीएन100 |
संचार इंटरफेस: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
प्रवाह सीमा: |
0.1मी/सेकेंड ~ ±5मी/सेकेंड(0.328फीट/सेकेंड ~ ±16फीट/सेकेंड) |
शुद्धता: |
मूल्यवान ±2% |
प्रदर्शन: |
OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
बिजली की आपूर्ति: |
24V डीसी |
पाइप व्यास रेंज: |
डीएन6～डीएन100 |
संचार इंटरफेस: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
प्रवाह सीमा: |
0.1मी/सेकेंड ~ ±5मी/सेकेंड(0.328फीट/सेकेंड ~ ±16फीट/सेकेंड) |
शुद्धता: |
मूल्यवान ±2% |

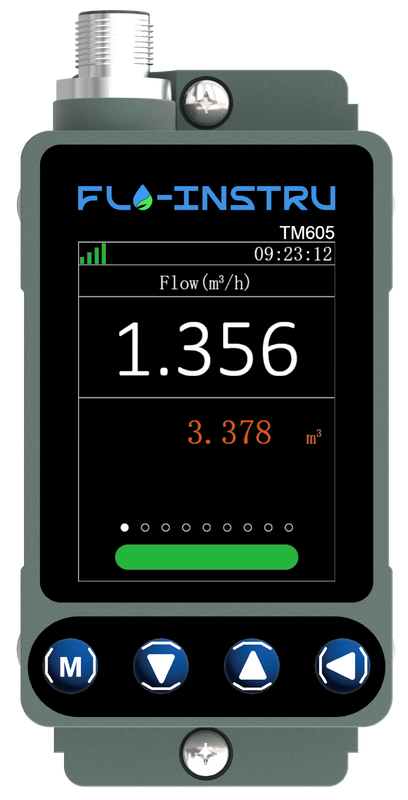

TM605 कॉम्पैक्ट अल्ट्रासोनिक फ्लो मीटर - आसान इंस्टॉलेशन और विस्तृत प्रवाह डेटा विश्लेषण के लिए डिज़ाइन किए गए क्लैंप-ऑन कॉम्पैक्ट टाइप अल्ट्रासोनिक फ्लो मीटर।
TM605 एक एकीकृत अल्ट्रासोनिक फ्लो मीटर है जिसे विशेष रूप से छोटे से मध्यम पाइप व्यास के लिए डिज़ाइन किया गया है। इसमें सरल सेटअप और इंस्टॉलेशन प्रक्रियाएं हैं। ट्रांजिट-टाइम अंतर विधि के अल्ट्रासोनिक सिद्धांत का उपयोग करते हुए, TM605 अपने सेंसर के माध्यम से अल्ट्रासोनिक सिग्नल भेजता और प्राप्त करता है। जब अल्ट्रासोनिक सिग्नल बहते तरल से गुजरते हैं, तो अपस्ट्रीम और डाउनस्ट्रीम माप के बीच के अंतर का उपयोग प्रवाह दर और वेग की गणना के लिए किया जाता है।
| वेग दर | 0.328 फीट/सेकंड ~ ±16 फीट/सेकंड (0.1 मीटर/सेकंड ~ ±5 मीटर/सेकंड) |
| सटीकता | ±2.0% |
| पाइप का आकार | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| तरल संगतता | नियमित पानी, समुद्री जल, ठंडा/गर्म पानी, शराब, आदि। |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा, आदि। |
| बिजली की आपूर्ति | 24V डीसी, अधिकतम 500mA |
| संचार | MODBUS प्रोटोकॉल, RS485 का समर्थन करता है |
| एनालॉग आउटपुट | 4-20mA, अधिकतम 750Ω |
| अलार्म आउटपुट | रिले, OCT ऊपरी और निचली सीमा अलार्म फ़ंक्शन |
| प्रदर्शन | OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
| की पैनल | चार टच बटन |
| फ्लो यूनिट | मीट्रिक यूनिट चयन का समर्थन करता है: क्यूबिक मीटर (m³), लीटर (l), यूएस गैलन (gal) |
| समय इकाई | /घंटा, /मिनट, फ़ैक्टरी डिफ़ॉल्ट इकाई क्यूबिक मीटर प्रति घंटा है |
| अतिरिक्त सुविधाएँ | दैनिक, मासिक और वार्षिक प्रवाह टोटलइज़र |
| तापमान रेंज | परिवेश: 32°F ~ +122°F (0°C ~ +50°C) तरल: 32°F ~ +122°F (0°C ~ +50°C) |
| परिवेश आर्द्रता | RH 0 ~ 95%, कोई संघनन नहीं |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु, सीएनसी मशीनयुक्त प्रसंस्करण |
| सुरक्षा दर | IP54 |
| केबल की लंबाई | 6.6 फीट (2 मीटर) मानक |
| व्यास | DN | इंच | व्यास रेंज (मिमी) | न्यूनतम (m³/h) | अधिकतम (m³/h) | न्यूनतम (L/min) | अधिकतम (L/min) |
|---|---|---|---|---|---|---|---|
| φ9.53 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| φ12.7 | DN8 | 1/4" | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| φ20 | DN15 | 1/2" | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| φ25 | DN20 | 3/4" | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| φ32 | DN25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| φ50 | DN40 | 1-1/2" | 44-52 | 0.45 | 23 | 7.5 | 377 |
| φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| φ75 | DN65 | 2-1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| φ110 | DN100 | 4" | 100-115 | 2.8 | 141 | 47 | 2356 |
