उत्पाद का विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन
ब्रांड नाम: Flo-Instru
प्रमाणन: CE; ISO9001
मॉडल संख्या: एसटी502
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
उत्पादन: |
4-20MA, OCT पल्स आउटपुट, रिले आउटपुट, RS-232 / RS-485, RTD TEMP। इनपुट |
पाइप का आकार: |
डीएन25-डीएन5000 |
ट्रांसड्यूसर तापमान: |
-40℉ ~ +140℉ (-40℃~+60℃) |
बिजली की आपूर्ति: |
24V डीसी |
repeatability: |
0.15% |
वेग सीमा: |
0.03 ~±40फीट/सेकेंड (0.01~±12मी/सेकेंड) |
उत्पादन: |
4-20MA, OCT पल्स आउटपुट, रिले आउटपुट, RS-232 / RS-485, RTD TEMP। इनपुट |
पाइप का आकार: |
डीएन25-डीएन5000 |
ट्रांसड्यूसर तापमान: |
-40℉ ~ +140℉ (-40℃~+60℃) |
बिजली की आपूर्ति: |
24V डीसी |
repeatability: |
0.15% |
वेग सीमा: |
0.03 ~±40फीट/सेकेंड (0.01~±12मी/सेकेंड) |
एसटी502 अल्ट्रासोनिक फ्लोमीटर औद्योगिक प्रणालियों में तरल प्रवाह को मापने के लिए ट्रांजिट-टाइम विधियों का उपयोग करता है, जो क्लैंप-ऑन ट्रांसड्यूसर के माध्यम से उच्च-सटीकता प्रवाह डेटा प्रदान करता है जो कभी भी द्रव के संपर्क में नहीं आते हैं।
टीवीटी (ट्रांजिट-टाइम वोर्टेक्स) तकनीक अल्ट्रासोनिक प्रवाह माप में बेजोड़ सटीकता और बहुमुखी प्रतिभा प्रदान करने के लिए ट्रांजिट-टाइम अल्ट्रासोनिक्स को वोर्टेक्स शेडिंग घटना के साथ जोड़ती है।

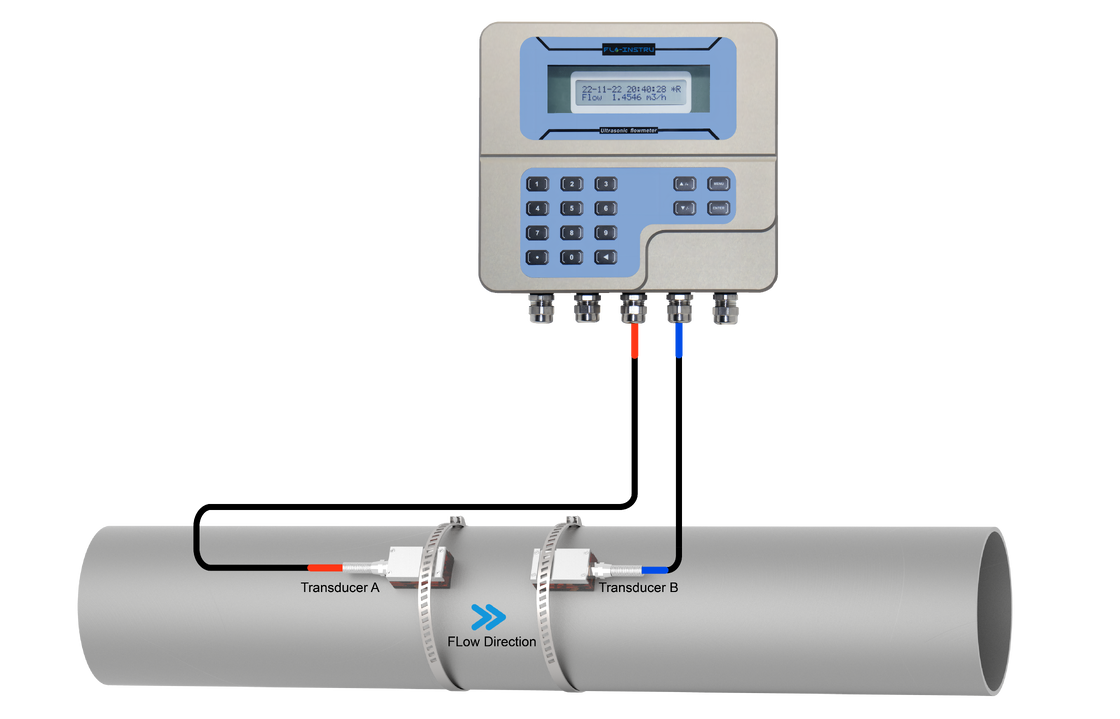

यह उपकरण पाइप के बाहर स्थापित अल्ट्रासोनिक ट्रांसड्यूसर का उपयोग करता है। एक ट्रांसड्यूसर प्रवाह के साथ नीचे की ओर दालें भेजता है, जबकि दूसरा प्रवाह के विरुद्ध ऊपर की ओर भेजता है। संकेतों के बीच समय का अंतर प्रवाह वेग के समानुपाती होता है।
| पैरामीटर | विनिर्देश |
|---|---|
| वेग रेंज | 0.03 ~ ±40ft/s (0.01 ~ ±12m/s) |
| सटीकता | ±0.5% |
| पाइप का आकार | 1"~200" (25mm~5000mm) |
| पुनरावृत्ति | मापा गया मान का 0.15% |
| रैखिकता | ±1.0% |
| द्रव संगतता | पानी, समुद्री जल, तेल, अल्कोहल... |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा... |
| विशेषता | विनिर्देश |
|---|---|
| संचार | मोडबस आरएस485 |
| एनालॉग आउटपुट | 4~20mA, अधिकतम लोड 750Ω |
| पल्स आउटपुट | 0~9999Hz, OCT |
| रिले आउटपुट | अधिकतम 1Hz (1A@125V AC या 2A@30V DC) |
| बिजली की आपूर्ति | 24V DC/1A अधिकतम |
| तापमान रेंज | -40°F~140°F (-40°C~60°C) |
| आर्द्रता | 99% आरएच तक, गैर-संक्षेपण |
ट्रांसमीटर
सामान्य ट्रांसड्यूसर
उच्च-तापमान ट्रांसड्यूसर
अल्ट्रा हाई-तापमान ट्रांसड्यूसर
एसटी502 औद्योगिक नियंत्रण प्रणालियों में निर्बाध एकीकरण के लिए कई संचार और आउटपुट विकल्प प्रदान करता है, जिससे वास्तविक समय डेटा अधिग्रहण और दूरस्थ निगरानी सक्षम होती है।
| आउटपुट प्रकार | कार्य | आवेदन उदाहरण |
|---|---|---|
| आरएस485 (मोडबस) | डिजिटल संचार | दूरस्थ निगरानी, SCADA, सिस्टम एकीकरण |
| 4-20mA | एनालॉग इनपुट/आउटपुट | पीएलसी इनपुट, प्रक्रिया प्रतिक्रिया, डीसीएस सिस्टम |
| OCT पल्स | प्रवाह कुलकरण आउटपुट | बैच नियंत्रक, ऊर्जा मीटर, प्रवाह लॉगर |
| रिले | अलार्म/नियंत्रण आउटपुट | अलार्म ट्रिगर करें, वाल्व/पंप नियंत्रित करें, प्रवाह सुरक्षा सुरक्षा |
|
वी विधि
25 मिमी से 400 मिमी (1"~16") के पाइप व्यास के लिए सटीक रीडिंग प्रदान करने वाली मानक विधि। पाइप सेंटरलाइन पर उचित ट्रांसड्यूसर स्थापना की आवश्यकता है जिसमें समान रिक्ति हो।
|
|
|
जेड विधि
कम क्षीणन के साथ सीधे प्रेषित संकेतों का उपयोग करता है। 100 मिमी से 3000 मिमी (4"~120") के पाइप व्यास के लिए उपयुक्त।
|
|
|
एन विधि
ध्वनि तरंगें द्रव से दो बार गुजरती हैं और पाइप की दीवारों से तीन बार टकराती हैं। छोटे पाइप व्यास के लिए उपयुक्त, ट्रांजिट दूरी का विस्तार करके सटीकता में सुधार करता है।
|
|
|
डब्ल्यू विधि
ध्वनि तरंगें द्रव से चार बार गुजरती हैं और पाइप की दीवारों से चार बार टकराती हैं। बहुत छोटे पाइप (50 मिमी से कम व्यास, 2") के लिए उपयुक्त।
|
|
