उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: Fl101
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
बिजली की आपूर्ति: |
24V डीसी |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज: |
OD20,OD25,OD32,OD40 |
प्रदर्शन: |
1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन |
बिजली की आपूर्ति: |
24V डीसी |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज: |
OD20,OD25,OD32,OD40 |
प्रदर्शन: |
1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन |

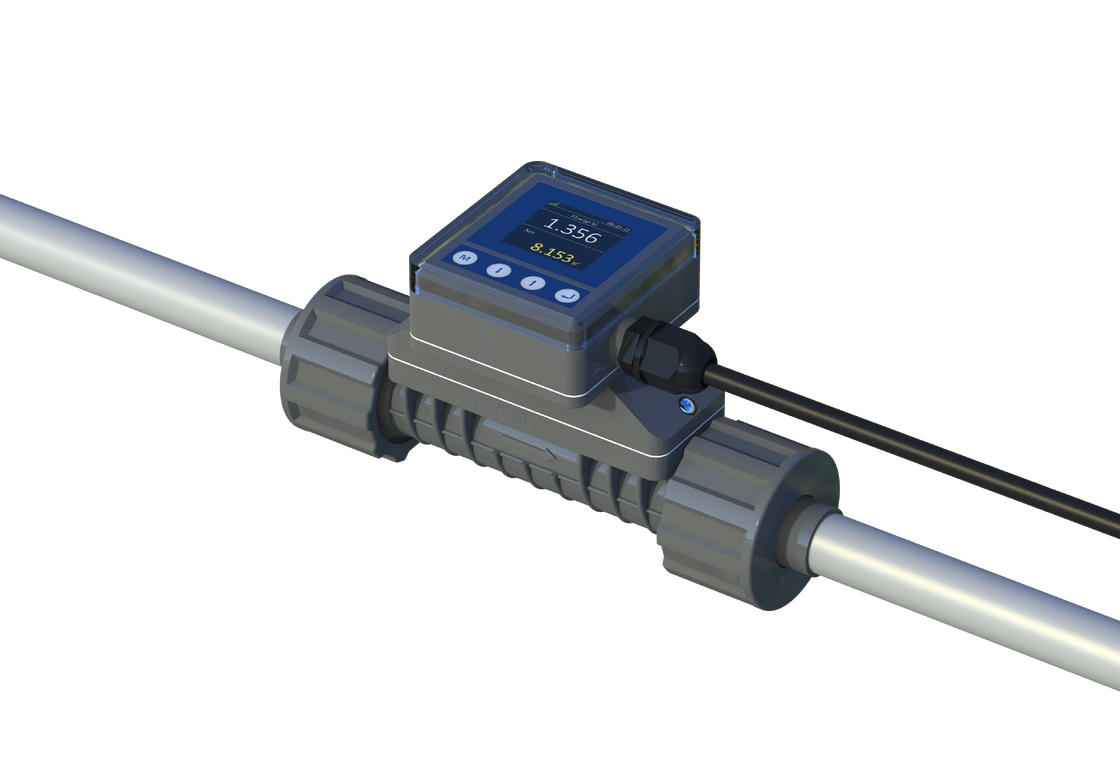

FL101 इन-लाइन अल्ट्रासोनिक फ्लोमीटर विशेष रूप से पाइपलाइनों में विभिन्न तरल पदार्थों के प्रवाह को मापने के लिए डिज़ाइन किया गया है, जो उत्पादन प्रक्रियाओं में वास्तविक समय में प्रवाह माप को सक्षम बनाता है।उपकरण डिजिटल संकेत आउटपुट करता है, एनालॉग सिग्नल, और अधिक उत्पादन प्रक्रियाओं के माप और नियंत्रण को सुविधाजनक बनाने के लिए।
औद्योगिक उन्नयन की आवश्यकताओं के साथ जो स्वचालन के लिए समृद्ध आउटपुट की मांग करते हैं, सरल आउटपुट वाले पारंपरिक प्रवाह मीटर अक्सर कम होते हैं।फ्लो-इंस्ट्रूमेंट्स दबाव हानि के बिना पूरी तरह से सीधे पाइप डिजाइन के साथ एक इनलाइन प्रवाह मीटर के साथ इस को संबोधित करता है, डबल यूनियन कनेक्शन, और सरल स्थापना।
अंतर्निहित उन्नत माप चिप 20ps तक के समय संकल्प के साथ
चार पंक्ति वाला ओएलईडी डिस्प्ले जो दिनांक, संकेत, तत्काल और संचित डेटा दिखाता है
कम रोशनी और मंद वातावरण में स्पष्ट दृश्यता
अभिनव ड्रॉप-डाउन सूची मेनू विधि
आसान सेटअप के लिए चार टच बटन
सरलीकृत चीनी, पारंपरिक चीनी और अंग्रेजी भाषाओं को स्विच करना
IP66 सुरक्षा रेटिंग
इंजेक्शन मोल्डिंग संरचना
आसान और विश्वसनीय स्थापना के लिए डबल संघ कनेक्शन
| मॉडल | पाइप का नाममात्र व्यास | L | ए | बी | सी | D |
|---|---|---|---|---|---|---|
| पीवीसी-यू-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| पीवीसी-यू-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| पीवीसी-यू-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| पीवीसी-यू-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
इकाई:मिमी
नोटः"L" पाइप के अनुभाग की लंबाई है जो स्थापना के दौरान काट दिया गया है; "D" स्थापित पाइप अनुभाग का बाहरी व्यास है।
अपने बाजार में अपनी शुरुआत के बाद से, इस उत्पाद का व्यापक रूप से सफाई उपकरण उद्योग में उपयोग किया गया है। इसकी सरल स्थापना, संचालन और विश्वसनीय माप प्रदर्शन के कारण,यह नए उद्योगों में विस्तार करना जारी रखता है.
मुख्य उद्योग:अर्धचालक, खाद्य पदार्थ, दवा, पेयजल, डिटर्जेंट, प्रिंटिंग और डाईंग, रासायनिक उत्पाद आदि।
जैसे-जैसे बाजार का विस्तार होता है, हम नए मापने योग्य मीडिया की खोज करना जारी रखते हैं। हम उपयोगकर्ताओं को अपने उत्पादों को लगातार समृद्ध और सुधारने में मदद करने के लिए एप्लिकेशन साझा करने के लिए प्रोत्साहित करते हैं।
कई और मीडिया को मापा गया है - विशिष्ट अनुप्रयोगों के लिए परामर्श करने के लिए आपका स्वागत है।
स्थापना बिंदु चयन आवश्यकताओं के अनुसार, स्थापना स्थान पर पाइप का एक खंड काटें।
दो नट्स को मीटर से निकालें और उन्हें पाइप में डालें।
उपकरण के दो पाइप जोड़ों पर पीवीसी गोंद लगाएं और उन्हें पाइपों में प्लग करें।
मीटर को बीच में रखें और स्थापना पूरी करने के लिए नट को कस लें। स्थापना के दौरान प्रवाह की दिशा पर ध्यान दें।
केबल के दूसरे छोर को 24 वी डीसी पावर सप्लाई से कनेक्ट करें, पावर ऑन करें और ऑपरेशन का निरीक्षण करें।
| FL101 | कोड | पाइप आकार सीमा [डीएन & इंच & ओडी] |
|---|---|---|
| ए | DN15 ⁄ 2 ⁄ 2 ⁄ 2 OD20 | |
| बी | DN20 3⁄4" OD25 | |
| सी | DN25 1 " | |
| D | DN32 1/1/4 " |
| कोड | आउटपुट मोड |
|---|---|
| 1 | 4-20mA, RS485, रिले |
| कोड | केबल की लंबाई |
|---|---|
| L | 6.6ft(2m) - डिफ़ॉल्ट यदि कोई विकल्प निर्दिष्ट नहीं है |
| L+ | अन्य लंबाई अनुरोध पर उपलब्ध है |
पूर्ण आदेश उदाहरणःFL101 A 1 L
