उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: Fl101
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
बिजली की आपूर्ति: |
24V डीसी |
प्रदर्शन: |
1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज: |
OD20,OD25,OD32,OD40 |
बिजली की आपूर्ति: |
24V डीसी |
प्रदर्शन: |
1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज: |
OD20,OD25,OD32,OD40 |

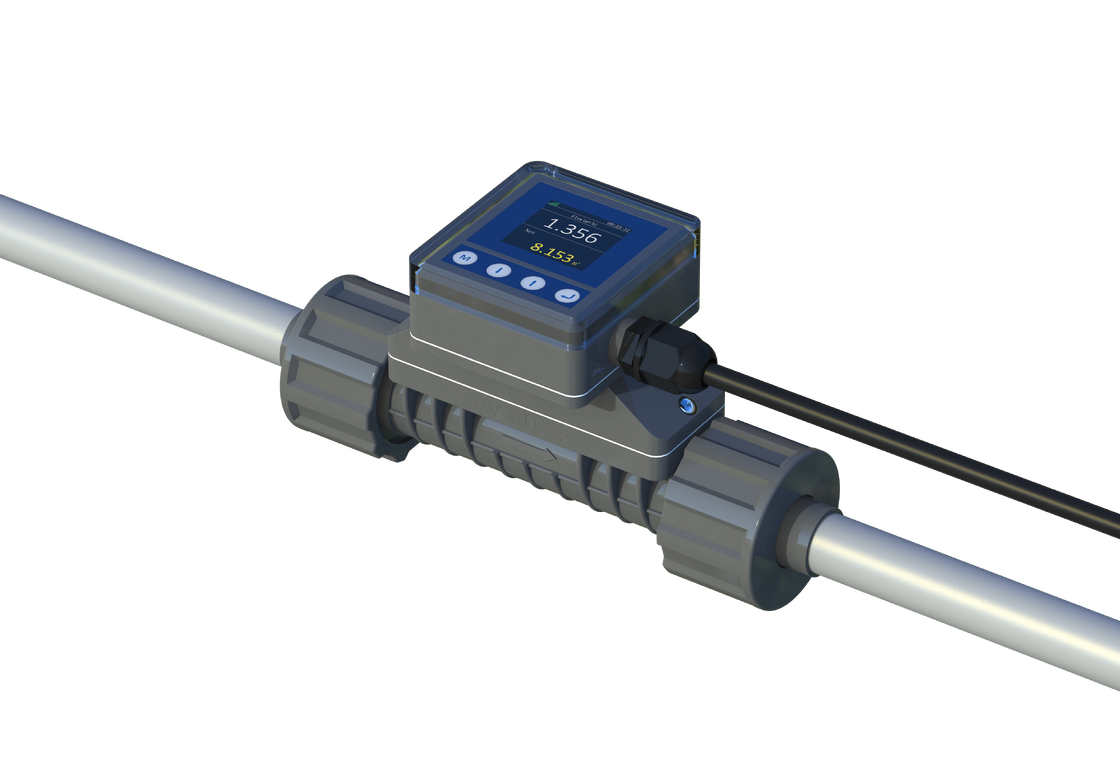

एफएल101 इन-लाइन अल्ट्रासोनिक फ्लो मीटर
एफएल101 विशेष रूप से पाइपलाइनों में विभिन्न तरल पदार्थों के प्रवाह को मापने के लिए डिज़ाइन किया गया है, जिससे उत्पादन प्रक्रियाओं में वास्तविक समय प्रवाह माप सक्षम होता है। यह उपकरण उत्पादन प्रक्रियाओं के माप और नियंत्रण की सुविधा के लिए डिजिटल सिग्नल, एनालॉग सिग्नल और बहुत कुछ आउटपुट करता है।
औद्योगिक उन्नयन की आवश्यकताओं के साथ, स्वचालन प्राप्त करने के लिए उपकरणों को समृद्ध आउटपुट की आवश्यकता होती है। पारंपरिक फ्लो मीटर में अक्सर सीमित आउटपुट होते हैं जो ऑन-साइट की जरूरतों को पूरा नहीं कर सकते हैं और मूल स्थानों में प्रतिस्थापन की आवश्यकता होती है। फ्लो-इंस्ट्रूमेंट्स इसे एक इन-लाइन फ्लो मीटर के साथ संबोधित करता है जिसमें दबाव हानि के बिना पूर्ण सीधी पाइप डिज़ाइन, डबल यूनियन कनेक्शन और सरल स्थापना शामिल है।
अंतर्निहित उन्नत मापन चिप जिसमें 20ps तक का समय रिज़ॉल्यूशन है
चार-लाइन ओएलईडी डिस्प्ले जो दिनांक/सिग्नल/तात्कालिक/संचित डेटा दिखाता है। कम रोशनी और मंद वातावरण में पढ़ना आसान है।
ड्रॉप-डाउन सूची के साथ अभिनव मेनू विधि। आसान सेटअप के लिए चार-टच बटन। सरलीकृत/पारंपरिक चीनी और अंग्रेजी भाषा स्विचिंग का समर्थन करता है।
इंजेक्शन मोल्डिंग संरचना के साथ आईपी66 रेटेड। आसान और विश्वसनीय स्थापना के लिए डबल यूनियन कनेक्शन।
| मॉडल | नाममात्र पाइप व्यास | 6.6ft(2m) (यदि कोई विकल्प नहीं है, तो यह डिफ़ॉल्ट होगा) | डीएन15 | 1/2" | ओडी20 | डीएन20 | 3/4" | ओडी25 | डीएन25 | 1" | ओडी32 | डीएन32 | 1-1/4" | ओडी40 |
|---|---|---|---|---|---|---|
| पीवीसी-यू-20 | डीएन15 | 146 | 182 | 53.5 | 93.7 | 20 |
| पीवीसी-यू-25 | डीएन20 | 149 | 189 | 57.3 | 98.2 | 25 |
| पीवीसी-यू-32 | डीएन25 | 157 | 205 | 70 | 108 | 32 |
| पीवीसी-यू-40 | डीएन32 | 157 | 211 | 83 | 118.5 | 40 |
इकाई: मिमी
मुख्य उद्योग:
सेमीकंडक्टर, भोजन, दवा, पीने का पानी, डिटर्जेंट, छपाई और रंगाई, रासायनिक उत्पाद, आदि।मापे गए मीडिया के उदाहरण:
मापने योग्य मीडिया का निर्धारण:
तकनीकी विनिर्देश
| एफएल101 इन-लाइन अल्ट्रासोनिक फ्लो मीटर | सटीकता |
| ±1.0% (0.3m/s~5.0m/s) | प्रवाह वेग |
| 0.1m/s~10.0m/s | रैखिकता |
| ±1.0% (0.3m/s-5.0m/s) | पुनरावृत्ति |
| 0.40% | प्रतिक्रिया समय |
| 500ms | स्क्रीन डिस्प्ले |
| 1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन (आसान पढ़ने के लिए) | मेनू भाषा |
| सरलीकृत चीनी/पारंपरिक चीनी/अंग्रेजी | डिस्प्ले यूनिट |
| मीट्रिक और इंपीरियल यूनिट चयन का समर्थन करता है, m³/h, एलपीएम, एमएल/मिनट, जीपीएम, एलपीएच, फ़ैक्टरी डिफ़ॉल्ट यूनिट एलपीएम है | डिस्प्ले डेटा |
| तात्कालिक प्रवाह, तात्कालिक प्रवाह वेग, शुद्ध संचयी मात्रा, एकल संचयी मात्रा, दैनिक अधिकतम मान, दैनिक न्यूनतम मान, दैनिक/मासिक/वार्षिक संचयी मात्रा | टोटलाइज़र |
| 7-अंकीय प्रवाह टोटलाइज़र | संचित डेटा |
| 10 साल 64 महीने 64 दिन | ऑपरेशन कुंजी |
| चार टच बटन | कैलेंडर बैटरी |
| सीआर1220 | बिजली की आपूर्ति |
| 24VDC@3W | एनालॉग आउटपुट |
| 4-20mA, अधिकतम लोड 600Ω | संचार इंटरफ़ेस |
| आरएस485, मॉडबस आरटीयू प्रोटोकॉल का समर्थन करता है | रिले आउटपुट |
| (वैकल्पिक) 30VDC@1A, स्विचिंग आवृत्ति 2Hz से कम | मीडिया |
| पानी, समाधान, रासायनिक अभिकर्मक (अशुद्धियाँ ≤ 4%), आदि। | सुरक्षा स्तर |
| आईपी66 | स्थापना विधि |
| पाइप अनुभाग एकीकृत होते हैं, और पीवीसी-यू पाइप यूनियन (स्लिप जॉइंट) द्वारा जुड़े होते हैं | पाइप का आकार |
| ओडी20 (डीएन15-½"), ओडी25 (डीएन20-¾"), ओडी32 (डीएन25-1"), ओडी40 (डीएन32-1¼") | पाइप अनुभाग सामग्री |
| यूपीवीसी | मीडिया तापमान |
| 0°C-60°C | कार्य तापमान |
| -10°C-50°C | परिवेश आर्द्रता |
| सापेक्ष आर्द्रता 0%-95%, कोई संघनन नहीं | लागू चिपचिपाहट |
| <300CST (mm²/s) | केबल की लंबाई |
| एल | स्थापना गाइड |
2. पाइप में नट डालें
3. पाइप जोड़ों को गोंद करें
4. फ्लो मीटर स्थापित करें
5. पावर ऑन और रन
पैकेज और सहायक उपकरण
| केबल की लंबाई | ए |
|---|---|
| डीएन15 | 1/2" | ओडी20 | बी |
| डीएन20 | 3/4" | ओडी25 | सी |
| डीएन25 | 1" | ओडी32 | डी |
| डीएन32 | 1-1/4" | ओडी40 | आउटपुट मोड चयन |
| केबल की लंबाई | 1 |
|---|---|
| 4-20mA, आरएस485, रिले | केबल लंबाई चयन |
| केबल की लंबाई | एल |
|---|---|
| 6.6ft(2m) (यदि कोई विकल्प नहीं है, तो यह डिफ़ॉल्ट होगा) | एल+ |
| अनुरोध पर अन्य लंबाई | पूर्ण ऑर्डरिंग उदाहरण |
- पूर्ण ऑर्डरिंग जानकारी
