उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: Fl101
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
प्रदर्शन: |
1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
बिजली की आपूर्ति: |
24V डीसी |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज: |
OD20,OD25,OD32,OD40 |
प्रदर्शन: |
1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
बिजली की आपूर्ति: |
24V डीसी |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज: |
OD20,OD25,OD32,OD40 |

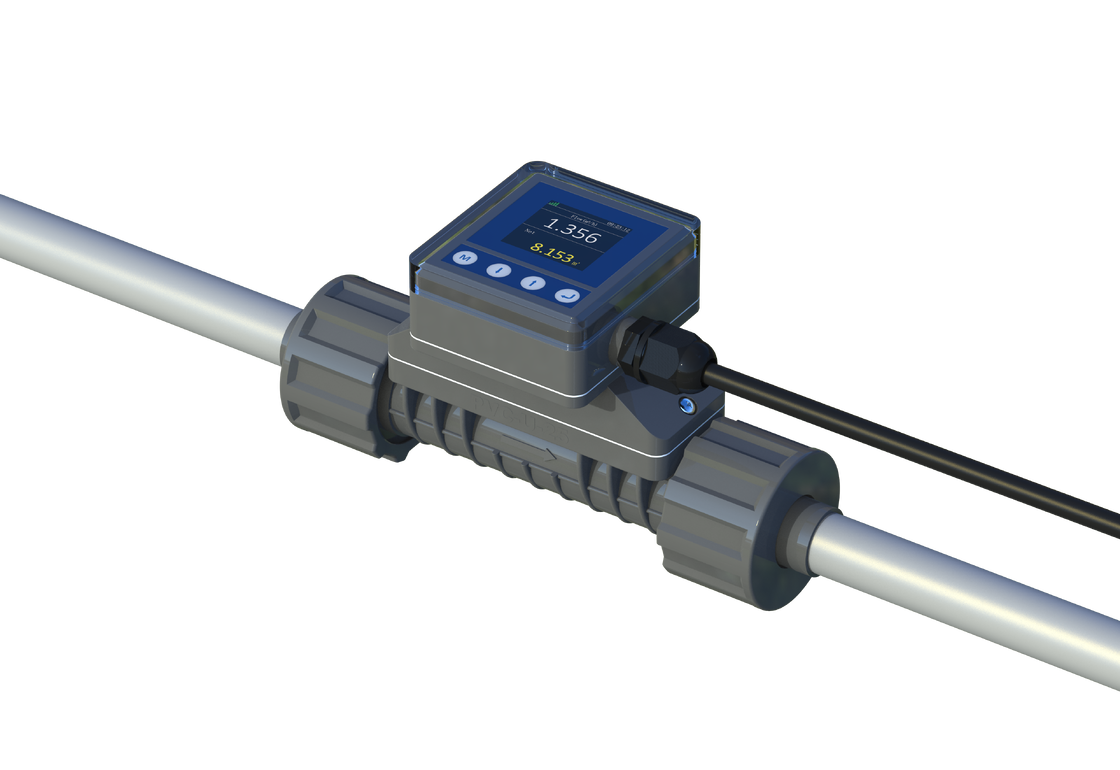

एफएल101 विशेष रूप से पाइपलाइनों में विभिन्न तरल पदार्थों के प्रवाह को मापने के लिए डिज़ाइन किया गया है, जिससे उत्पादन प्रक्रियाओं में वास्तविक समय प्रवाह माप सक्षम होता है। यह उपकरण उत्पादन प्रक्रियाओं के माप और नियंत्रण की सुविधा के लिए डिजिटल सिग्नल, एनालॉग सिग्नल और बहुत कुछ आउटपुट करता है।
औद्योगिक उन्नयन की आवश्यकताओं के साथ, उपकरणों को स्वचालन के लिए समृद्ध आउटपुट की आवश्यकता होती है। पारंपरिक फ्लो मीटरों में अक्सर सीमित आउटपुट होते हैं जो ऑन-साइट की जरूरतों को पूरा नहीं कर सकते हैं और मूल स्थानों में प्रतिस्थापन की आवश्यकता होती है। फ्लो-इंस्ट्रूमेंट्स एक इन-लाइन फ्लो मीटर पेश करता है जिसमें पूर्ण सीधी पाइप डिज़ाइन, कोई दबाव हानि नहीं, डबल यूनियन कनेक्शन और सरल स्थापना है।
चार-लाइन ओएलईडी डिस्प्ले जो दिनांक, सिग्नल, तात्कालिक और संचित डेटा दिखाता है। कम रोशनी और मंद वातावरण में स्पष्ट दृश्यता।
सरल सेटअप के लिए चार टच बटन के साथ अभिनव ड्रॉपडाउन मेनू विधि। सरलीकृत चीनी, पारंपरिक चीनी और अंग्रेजी भाषा स्विचिंग का समर्थन करता है।
इंजेक्शन मोल्डिंग संरचना के साथ आईपी66 रेटेड। आसान और विश्वसनीय स्थापना के लिए डबल यूनियन कनेक्शन।
| मॉडल | नाममात्र पाइप व्यास | एल | ए | बी | सी | डी |
|---|---|---|---|---|---|---|
| पीवीसी-यू-20 | डीएन15 | 146 | 182 | 53.5 | 93.7 | 20 |
| पीवीसी-यू-25 | डीएन20 | 149 | 189 | 57.3 | 98.2 | 25 |
| पीवीसी-यू-32 | डीएन25 | 157 | 205 | 70 | 108 | 32 |
| पीवीसी-यू-40 | डीएन32 | 157 | 211 | 83 | 118.5 | 40 |
बाजार में पेश किए जाने के बाद से, इस उत्पाद का सफाई उपकरण उद्योग में व्यापक रूप से उपयोग किया गया है। इसकी सरल स्थापना, संचालन और विश्वसनीय माप प्रदर्शन के कारण, यह नए उद्योगों में विस्तार करना जारी रखता है।
मुख्य उद्योग: सेमीकंडक्टर, भोजन, दवा, पीने का पानी, डिटर्जेंट, छपाई और रंगाई, रासायनिक उत्पाद, आदि।
जैसे-जैसे बाजार का विस्तार होता है, हम नए मापने योग्य मीडिया की खोज जारी रखते हैं। हम उपयोगकर्ताओं को अपने उत्पादों को लगातार समृद्ध और बेहतर बनाने में मदद करने के लिए अनुप्रयोगों को साझा करने के लिए प्रोत्साहित करते हैं।
कई अन्य मीडिया मापे गए हैं - परामर्श में आपका स्वागत है।
स्थापना बिंदु चयन आवश्यकताओं के अनुसार, स्थापना स्थान पर पाइप का एक अनुभाग काट लें।
मीटर से दो नट खोलें और उन्हें पाइप में डालें।
उपकरण पर दो पाइप जोड़ों पर पीवीसी गोंद लगाएं और उन्हें पाइपों में प्लग करें।
मीटर को बीच में रखें और स्थापना को पूरा करने के लिए नट को कस लें। स्थापना के दौरान प्रवाह दिशा पर ध्यान दें।
केबल के दूसरे सिरे को 24V डीसी बिजली की आपूर्ति से कनेक्ट करें, पावर ऑन करें और निरीक्षण करें।
| एफएल101 | कोड | पाइप आकार रेंज [डीएन और इंच और ओडी] |
|---|---|---|
| ए | डीएन15 | 1/2" | ओडी20 | |
| बी | डीएन20 | 3/4" | ओडी25 | |
| सी | डीएन25 | 1" | ओडी32 | |
| डी | डीएन32 | 1-1/4" | ओडी40 |
| कोड | आउटपुट मोड |
|---|---|
| 1 | 4-20mA, RS485, रिले |
| कोड | केबल लंबाई |
|---|---|
| एल | 6.6ft(2m) (यदि कोई विकल्प नहीं है, तो यह डिफ़ॉल्ट होगा) |
| एल+ | अनुरोध पर अन्य लंबाई |
