उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: TM601
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
तापमान: |
ट्रांसमीटर परिवेश तापमान: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) ट्रांसड्यूसर माप माध्यम: 14 ℉ ~ 122 ℉ (-10 ℃ ~ |
वेग सीमा: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
बिजली की आपूर्ति: |
9-36V डीसी |
शुद्धता: |
± 2.0% |
संचार इंटरफेस: |
RS485, समर्थन मोडबस प्रोटोकॉल |
पाइप आकार सीमा: |
ओडी9.53, ओडी12.7, ओडी15, ओडी20, ओडी25, ओडी32, ओडी40, ओडी50, ओडी63, ओडी75, ओडी90, ओडी110, ओडी140, ओडी |
तापमान: |
ट्रांसमीटर परिवेश तापमान: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) ट्रांसड्यूसर माप माध्यम: 14 ℉ ~ 122 ℉ (-10 ℃ ~ |
वेग सीमा: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
बिजली की आपूर्ति: |
9-36V डीसी |
शुद्धता: |
± 2.0% |
संचार इंटरफेस: |
RS485, समर्थन मोडबस प्रोटोकॉल |
पाइप आकार सीमा: |
ओडी9.53, ओडी12.7, ओडी15, ओडी20, ओडी25, ओडी32, ओडी40, ओडी50, ओडी63, ओडी75, ओडी90, ओडी110, ओडी140, ओडी |

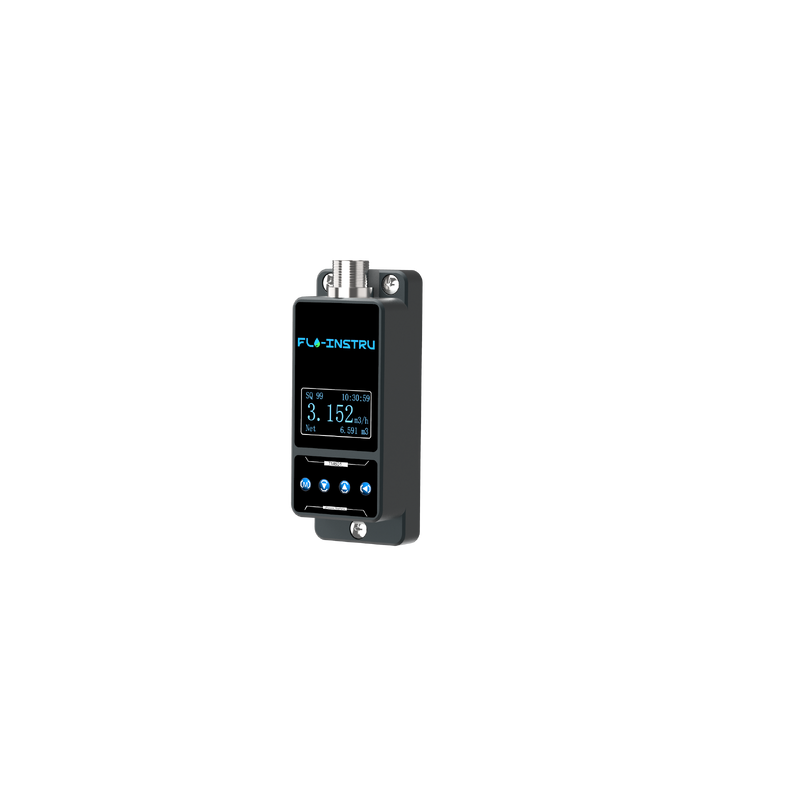

टीएम601 सफाई उद्योग फिक्स क्लैंप-ऑन अल्ट्रासोनिक फ्लोमीटर - अल्ट्रासोनिक सफाई मशीनों और जिला हीटिंग अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किए गए कॉम्पैक्ट क्लैंप-ऑन अल्ट्रासोनिक फ्लो मीटर।
सरल क्लैंप-ऑन डिज़ाइन के साथ इंस्टॉलेशन जटिलताओं को समाप्त करता है। पाइप काटने, संचालन बंद करने या अतिरिक्त लागतें लगाने की कोई आवश्यकता नहीं।
केवल फिलिप्स-हेड स्क्रूड्राइवर से सुरक्षित इंस्टॉलेशन। किसी भी टीम सदस्य द्वारा विशेष ज्ञान के बिना आसान सेटअप प्राप्त किया जा सकता है।
सामान्य सेंसिंग और सटीक निगरानी अनुप्रयोगों दोनों के लिए विश्वसनीय सटीकता। 0.03m/s तक प्रतिक्रिया गति।
| पैरामीटर | विनिर्देशन |
|---|---|
| वेग दर | 0.328 ft/s ~ ±16ft/s (0.1m/s ~ ±5m/s) |
| सटीकता | ±2.0% |
| पाइप आकार | DN4 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| तरल संगतता | साधारण पानी, समुद्री जल, ठंडा/गर्म पानी, अल्कोहल |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा |
| बिजली की आपूर्ति | 9~36V DC, अधिकतम 500mA |
| संचार | MODBUS प्रोटोकॉल, RS485 |
| एनालॉग आउटपुट | 4-20mA, अधिकतम 750Ω |
| अलार्म आउटपुट | OCT ऊपरी और निचली सीमा अलार्म फ़ंक्शन (वैकल्पिक) |
| डिस्प्ले | OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
| की पैनल | चार टच बटन |
| प्रवाह इकाई | घन मीटर (m³), लीटर (l), यूएस गैलन (gal) |
| समय इकाई | /घंटा, /मिनट (फ़ैक्टरी डिफ़ॉल्ट: घन मीटर प्रति घंटा) |
| तापमान सीमा | परिवेश: -10℃~+50℃; तरल: -10℃~+50℃ |
| परिवेश आर्द्रता | RH 0~95%, कोई संघनन नहीं |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु, सीएनसी मशीनिंग प्रसंस्करण |
| सुरक्षा दर | IP54 |
| केबल लंबाई | 6.6ft (2m) मानक |
| DN | OD | OD सीमा | इंच | प्रवाह सीमा |
|---|---|---|---|---|
| DN4 | OD9.53 | 95mm-10.5mm | 1/8" | 0.003~0.142 m³/h 0.047~2.374 l/min 0.013~0.627 gal/min |
| DN8 | OD12.7 | 12.4mm-13.1mm | 1/4" | 0.011~0.570 m³/h 0.190~9.496 l/min 0.050~2.509 gal/min |
| DN10 | OD15 | 14.5mm-15.4mm | 3/8" | 0.026~1.282 m³/h 0.427~21.366 l/min 0.113~5.644 gal/min |
| DN15 | OD20 | 16.5mm-23.0mm | 1/2" | 0.046~2.279 m³/h 0.760~37.984 l/min 0.201~10.034 gal/min |
| DN20 | OD25 | 25.0mm-30.0mm | 3/4" | 0.103~5.128 m³/h 1.709~85.464 l/min 0.452~22.577 gal/min |
| DN25 | OD32 | 32.0mm-35.0mm | 1" | 0.182~9.116 m³/h 3.039~151.935 l/min 0.803~40.137 gal/min |
| DN32 | OD40 | 38.0mm-45.0mm | 1-1/4" | 0.285~14.244 m³/h 4.748~237.399 l/min 1.254~62.714 gal/min |
| DN40 | OD50 | 48.0mm-54.0mm | 1-1/2" | 0.410~20.511 m³/h 6.837~341.854 l/min 1.806~90.309 gal/min |
| DN50 | OD63 | 58.0mm-64.0mm | 2" | 0.729~36.464 m³/h 12.155~607.741 l/min 3.211~160.549 gal/min |
| DN65 | OD75 | 72.0mm-78.0mm | 2-1/2" | 1.140~56.976 m³/h 18.992~949.595 l/min 5.017~250.857 gal/min |
| DN80 | OD90 | 80.0mm-92.0mm | 3" | 1.641~82.045 m³/h 27.348~1367.417 l/min 7.225~361.234 gal/min |
| DN100 | OD110 | 108.0mm-116.0mm | 4" | 2.917~145.858 m³/h 48.619~2430.963 l/min 12.844~642.194 gal/min |
| DN125 | OD140 | 132.0mm-142.0mm | 5" | 4.558~227.903 m³/h 75.968~3798.380 l/min 20.069~1003.429 gal/min |
| DN200 | OD220 | 218.0mm-228.0mm | 8" | 11.669~583.431 m³/h 194.477~9723.852 l/min 51.376~2568.778 gal/min |
