उत्पाद का विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन
ब्रांड नाम: Flo-Instru
प्रमाणन: CE; ISO9001
मॉडल संख्या: एसटी502
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
वेग सीमा: |
±0.03 ~ ±12 मी/से |
शुद्धता: |
मापा मूल्य का ±0.5% |
पाइप का आकार: |
25 मिमी से 5000 मिमी |
बिजली की आपूर्ति: |
24V डीसी |
ट्रांसमीटर एनक्लोजर: |
IP65, डाई-कास्ट एल्यूमीनियम, सीएनसी मशीनीकृत |
ट्रांसड्यूसर सुरक्षा: |
आईपी68 |
वेग सीमा: |
±0.03 ~ ±12 मी/से |
शुद्धता: |
मापा मूल्य का ±0.5% |
पाइप का आकार: |
25 मिमी से 5000 मिमी |
बिजली की आपूर्ति: |
24V डीसी |
ट्रांसमीटर एनक्लोजर: |
IP65, डाई-कास्ट एल्यूमीनियम, सीएनसी मशीनीकृत |
ट्रांसड्यूसर सुरक्षा: |
आईपी68 |
ST502 एक उच्च-प्रदर्शन वाला अल्ट्रासोनिक फ्लो मीटर है जो विभिन्न प्रकार के तरल पदार्थों और पाइप आकारों में सटीक और विश्वसनीय प्रवाह माप प्रदान करने के लिए ट्रांज़िट-टाइम तकनीक का उपयोग करता है। औद्योगिक-ग्रेड सामग्री और उन्नत डिजिटल सिग्नल प्रोसेसिंग के साथ निर्मित, इसे दीर्घकालिक, रखरखाव-मुक्त संचालन के लिए डिज़ाइन किया गया है।
स्पष्ट मेनू डिस्प्ले सेटअप और संचालन को सीधा बनाता है, जबकि क्लैंप-ऑन ट्रांसड्यूसर विविध अनुप्रयोगों में लचीलापन प्रदान करते हैं। क्योंकि सेंसर बाहरी रूप से माउंट होता है, ST502 कभी भी द्रव के संपर्क में नहीं आता है - संदूषण, दबाव हानि या रिसाव के जोखिम को समाप्त करता है।
ST502 सीएनसी प्रसंस्करण के साथ एल्यूमीनियम मिश्र धातु से बना एक बिल्कुल नया उच्च-स्तरीय उत्पाद है। इसमें उद्योग-अग्रणी पूर्ण-सील, लौह-अवशोषित साइड-ओपनिंग तकनीक है जिसमें कोई स्क्रू लॉकिंग नहीं है - थकाऊ चरणों को कम करता है और वास्तव में "एक-सेकंड ओपनिंग" प्राप्त करता है।
टीवीटी अल्ट्रासोनिक प्रवाह माप के लिए एक अत्याधुनिक दृष्टिकोण का प्रतिनिधित्व करता है, जो ट्रांज़िट-टाइम अल्ट्रासोनिक्स के सिद्धांतों को वोर्टेक्स शेडिंग घटना का उपयोग करने की क्षमता के साथ जोड़ता है। यह अभिनव एकीकरण सटीकता, बहुमुखी प्रतिभा और प्रदर्शन को बढ़ाता है, जिससे यह विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए अच्छी तरह से अनुकूल है - विशेष रूप से जहां बदलते प्रवाह स्थितियों के तहत सटीक प्रवाह माप की आवश्यकता होती है।
टीवीटी तकनीक लैमिनार और अशांत के बीच द्रव प्रवाह की स्थिति भिन्न होने वाले अनुप्रयोगों में उत्कृष्ट है। वोर्टेक्स शेडिंग डेटा का समावेश चुनौतीपूर्ण प्रवाह वातावरण में सटीकता को बढ़ाता है।
टीवीटी तकनीक बहुमुखी है और विभिन्न चिपचिपाहट और घनत्व वाले तरल पदार्थों सहित तरल पदार्थों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।

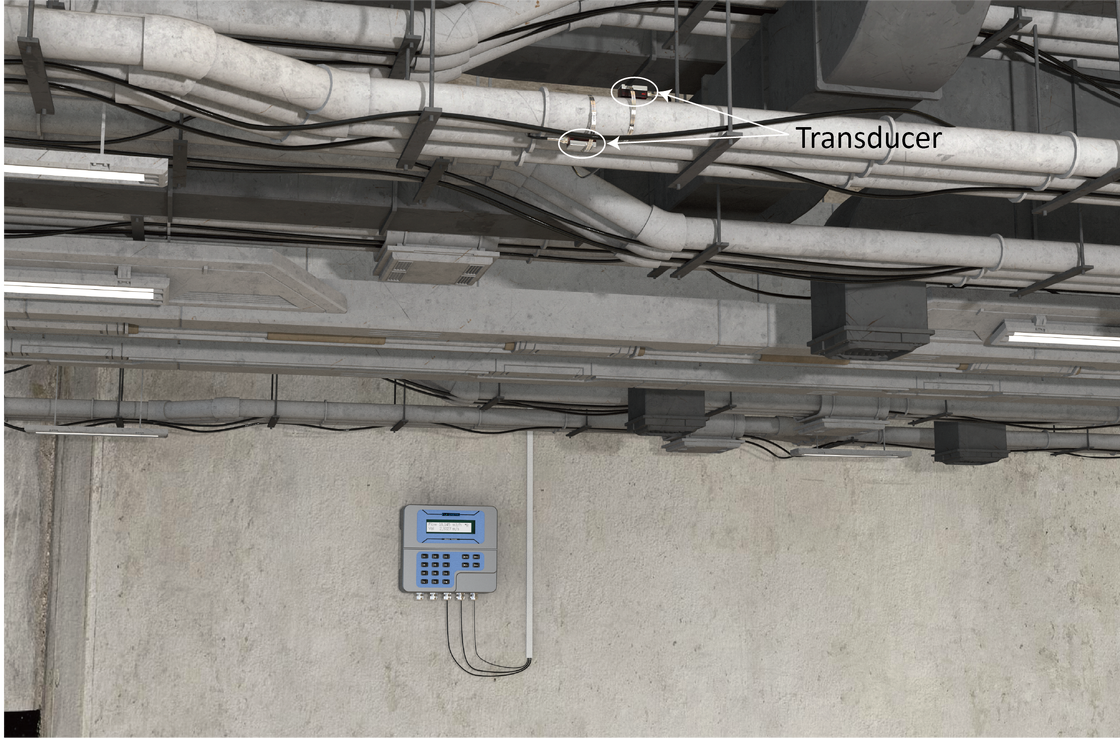

फ्लो-इंस्ट्रूमेंट्स ST502 किफायती मूल्य पर तरल पदार्थों के लिए अत्यधिक सटीक और दोहराने योग्य प्रवाह माप प्रदान करता है। इसका मजबूत धातु केस, उत्कृष्ट ट्रांसड्यूसर प्रदर्शन और उच्च औद्योगिक-ग्रेड सामग्री के साथ मिलकर, इसे 1" (25 मिमी) से लेकर 200" (5000 मिमी) व्यास तक के पाइपों के लिए आदर्श बनाता है। IP68 सेंसर स्थापित करने में आसान हैं और पाइप काटने की आवश्यकता नहीं है, जिससे स्थापना और श्रम लागत कम हो जाती है। सरल इंटरफ़ेस संचालन को अत्यधिक सुविधाजनक बनाता है।
| प्रदर्शन विनिर्देश | |
|---|---|
| वेग रेंज | ±0.1 ~ ±40 फीट/सेकंड (±0.03 ~ ±12 मीटर/सेकंड) |
| सटीकता | ±0.5% मापा गया मान का (±1.5 फीट/सेकंड ~ ±40 फीट/सेकंड के लिए) |
| दोहराव | 0.15% मापा गया मान का |
| पाइप आकार | 1" से 200" (25 मिमी से 5000 मिमी) |
| कार्य विनिर्देश | |
| आउटपुट | एनालॉग आउटपुट: 4~20 एमए, अधिकतम 750Ω। पल्स आउटपुट: 0~9999 हर्ट्ज, ओसीटी आउटपुट (समायोज्य)। रिले आउटपुट: उच्चतम 1 हर्ट्ज (1A@125VAC या 2A@30VDC) |
| संचार | RS485 संचार इंटरफ़ेस, मोडेबस प्रोटोकॉल का समर्थन करता है |
| एसडी कार्ड | अधिकतम रिकॉर्ड: 2 जीबी, 1000 दिनों से अधिक काम कर रहा है (नमूना आवृत्ति 5 सेकंड)। भंडारण समय अंतराल: 1~86400 एस |
| बिजली की आपूर्ति | 24V डीसी |
| कीपैड | 16 लाइट टैक्टाइल कीज़ |
| डिस्प्ले | 40 कैरेक्टर, 2 लाइन (20×2) लैटिस अल्फ़ान्यूमेरिक, बैकलिट एलसीडी |
| तापमान | ट्रांसमीटर: -40°F~140°F (-40°C~60°C) ट्रांसड्यूसर: -40°F~248°F (-40°C~120°C) मानक |
| आर्द्रता | 99% आरएच तक, गैर-संक्षेपण |
| भौतिक विनिर्देश | |
| ट्रांसमीटर | डाई-कास्ट एल्यूमीनियम, IP65, सीएनसी मशीनीकृत |
| ट्रांसड्यूसर | एनकैप्सुलेटेड डिज़ाइन, सुरक्षा ग्रेड IP68। मानक केबल लंबाई: 10 मीटर। सामग्री: एल्यूमीनियम मिश्र धातु + पीईआई |
| वजन | ट्रांसमीटर: 1 किग्रा |
