अपने प्रबंधन प्रणाली में ST505 वॉल-माउंटेड अल्ट्रासोनिक फ्लोमीटर को एकीकृत करें

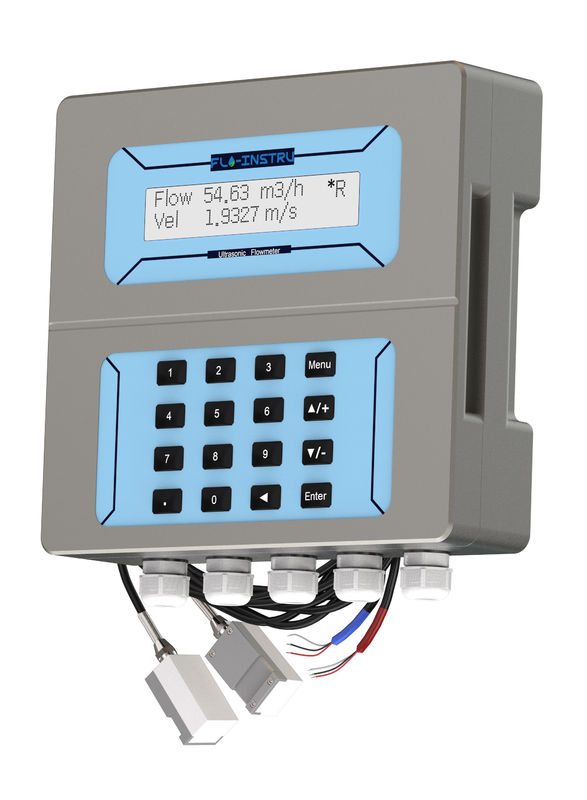

ST505 स्थिर अल्ट्रासोनिक फ्लोमीटर

दूरस्थ माप सेवाएं प्रदान करने के लिए अपने प्रबंधन प्रणाली में एकीकृत करें।

उत्पाद की जानकारी

ST505 अल्ट्रासोनिक फ्लोमीटर सबसे विश्वसनीय डिजिटल सिग्नल प्रोसेसिंग तकनीक का उपयोग करता है, उच्च सटीकता और विश्वसनीयता के साथ तरल और पाइप आकार की एक विस्तृत श्रृंखला के लिए प्रवाह माप प्रसारित करता है।उच्च औद्योगिक स्तर की सामग्री के साथ उत्कृष्ट प्रदर्शन ट्रांसड्यूसर संयुक्त, फ्लो-इंस्ट्रूमेंट बिना किसी चिंता के लंबे समय तक काम कर सकते हैं।


स्पष्ट मेन्यू डिस्प्ले चयन उपकरणों का उपयोग बहुत सुविधाजनक बनाते हैं। क्लैंप-ऑन ट्रांसड्यूसर यूनिट को अनुप्रयोगों की एक विस्तृत श्रृंखला में अधिक लचीला बनाता है।

ST505 अल्ट्रासोनिक फ्लोमीटर ट्रांजिट-टाइम तकनीक पर आधारित है, जिसमें उच्च माप सटीकता है। ST505 एक क्लैंप-ऑन ट्रांसड्यूसर का उपयोग करता है,जो केवल पाइप के बाहर clamping द्वारा प्रवाह डेटा एकत्र कर सकते हैं, और यह कभी भी तरल पदार्थ के संपर्क में नहीं आएगा, और तरल पदार्थ प्रदूषण, दबाव में कमी, रिसाव आदि का कारण नहीं होगा।

◆लाभ

• विभिन्न तरल पदार्थों के वास्तविक प्रवाह और कुल खपत को मापता है।
• प्रक्रिया नियंत्रण का कोई नुकसान नहीं, परिसंपत्तियों और दक्षता का अनुकूलन, कोई डाउनटाइम या कैलिब्रेशन से खर्च नहीं।
• अनुकूली संकेत प्रसंस्करण एल्गोरिदम प्रदर्शन को अनुकूलित करते हैं, जो चुनौतीपूर्ण प्रवाह स्थितियों में भी सटीक माप सुनिश्चित करते हैं।
• अलार्म फंक्शन के साथ स्पष्ट डिस्प्ले इंटरफ़ेस और एलसीडी डिस्प्ले, संचालित करने और डिबग करने में आसान।
• पारगमन समय अल्ट्रासोनिक प्रौद्योगिकी का उपयोग करें ताकि अल्ट्रासोनिक संकेतों के ऊपर और नीचे की ओर यात्रा करने के लिए समय को सटीक रूप से मापकर द्विदिश प्रवाह माप को महसूस किया जा सके।
• सिस्टम अनुकूलन करने के लिए ऐतिहासिक प्रवाह पैटर्न का विश्लेषण करने के लिए डेटा लॉगिंग क्षमताओं का लाभ उठाएं।
• पाइप व्यास, पाइप सामग्री, तरल प्रकार और माप इकाइयों के त्वरित और आसान प्रोग्रामिंग के लिए अंतर्निहित कीबोर्ड और सरल मेनू प्रणाली।

उत्पाद की विशेषताएं

◆आयाम

ट्रांसमीटर

ट्रांसड्यूसर

तकनीकी जानकारी

◆पैरामीटर

स्थापना

◆विधि V

"वी" पद्धति को मानक पद्धति माना जाता है। यह आमतौर पर अधिक सटीक रीडिंग देती है और लगभग 25 मिमी से 400 मिमी ((1' ~ 16' ') तक पाइप व्यास पर उपयोग की जाती है।यह उपयोग करने के लिए सुविधाजनक है, लेकिन फिर भी ट्रांसड्यूसर की उचित स्थापना, पाइप की केंद्र रेखा पर पाइप पर संपर्क और केंद्र रेखा के दोनों ओर समान दूरी की आवश्यकता होती है।

◆Z पद्धति

"Z" विधि की स्थापना में प्रेषित सिग्नल में "V" विधि के साथ सिग्नल ट्रांसमीटर की तुलना में कम मंदता होती है।इसका कारण यह है कि "Z" पद्धति एक सीधे प्रेषित (प्रतिबिंबित होने के बजाय) संकेत का उपयोग करती है जो तरल को केवल एक बार पार करता है"Z" पद्धति पाइप व्यास 100 मिमी से 3000 मिमी तक मापने में सक्षम है।

◆N विधि

"एन" पद्धति के साथ ध्वनि तरंगें द्रव को दो बार पार करती हैं और तीन बार पाइप की दीवारों से उछलती हैं। यह छोटी पाइप व्यास माप के लिए उपयुक्त है।माप की सटीकता को "एन" विधि के साथ पारगमन दूरी का विस्तार करके बढ़ाया जा सकता है (असामान्य रूप से उपयोग किया जाता है).

◆डब्ल्यू विधि

"एन" विधि की तरह, "डब्ल्यू" विधि के साथ पारगमन दूरी को बढ़ाकर माप की सटीकता में भी सुधार किया जा सकता है।ध्वनि तरंग चार बार तरल के पार जाती है और चार बार पाइप की दीवारों से उछलती हैयह बहुत छोटे पाइप के लिए उपयुक्त है ((व्यास 50 मिमी/2 से कम है') ।

पैकेज और सहायक उपकरण

आदेश की जानकारी
