उत्पाद का विवरण
Place of Origin: Shenzhen, China
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
Model Number: FL101
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
Packaging Details: Conventional Packaging
प्रसव के समय: 3-5 कार्यदिवस
Payment Terms: T/T
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
पाइप अनुभाग सामग्री: |
यूपीवीसी |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
प्रदर्शन: |
1.54 '' 240*240 IPS LCD 360 ° रोटेशन (आसान पढ़ने के लिए) |
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
पाइप अनुभाग सामग्री: |
यूपीवीसी |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
प्रदर्शन: |
1.54 '' 240*240 IPS LCD 360 ° रोटेशन (आसान पढ़ने के लिए) |

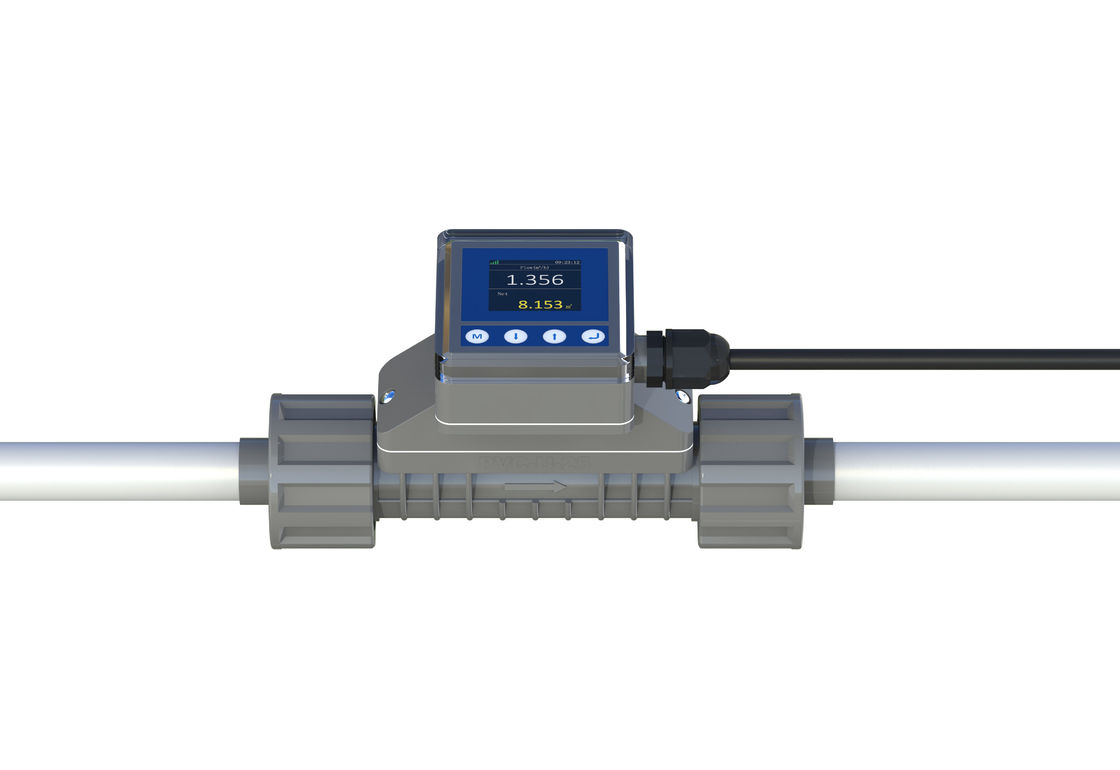

FL101 इन-लाइन अल्ट्रासोनिक फ्लोमीटर
उत्पाद की जानकारी
FL101 विशेष रूप से पाइपलाइनों में विभिन्न तरल पदार्थों के प्रवाह को मापने के लिए उपयोग किया जाता है, उत्पादन प्रक्रिया में वास्तविक समय प्रवाह माप का एहसास होता है। उपकरण डिजिटल संकेत, एनालॉग संकेत,आदिउत्पादन प्रक्रिया के माप और नियंत्रण को साकार करने के लिए।
औद्योगिक उन्नयन की आवश्यकता के कारण, उपकरणों को स्वचालन प्राप्त करने के लिए समृद्ध आउटपुट की आवश्यकता होती है।पारंपरिक प्रवाह मीटरों का उत्पादन अपेक्षाकृत सरल है और वे साइट पर जरूरतों को पूरा नहीं कर सकते हैं, और इसे मूल स्थिति में बदलने की आवश्यकता है।
फ्लो-इंस्ट्रूमेंट्स ने एक इन-लाइन फ्लोमीटर लॉन्च किया है जिसमें बिना किसी दबाव हानि, डबल यूनियन कनेक्शन और सरल स्थापना के पूर्ण सीधे पाइप डिजाइन हैं।
लाभ
| इन-लाइन अल्ट्रासोनिक प्रवाह मीटर में एक उन्नत माप चिप निर्मित है (समय संकल्प 20ps तक) |
|
|
|
||
|
|
|
उत्पाद की विशेषताएं
आयाम
| मॉडल | नाममात्र पाइप व्यास | L | ए | बी | सी | D |
| पीवीसी-यू-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| पीवीसी-यू-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| पीवीसी-यू-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| पीवीसी-यू-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| इकाई: मिमी | ||||||
| नोटः | ||||||
| "L"स्थापना के दौरान कटौती पाइप अनुभाग की लंबाई है; "D" स्थापित पाइप अनुभाग का बाहरी व्यास है। |
||||||
संगत मध्यम
जब से उत्पाद को बाजार में लाया गया है, यह सफाई उपकरण उद्योग में व्यापक रूप से उपयोग किया गया है। इसकी सरल स्थापना और संचालन, और विश्वसनीय माप प्रदर्शन के कारण,इसे लगातार नए उद्योगों में बढ़ावा दिया गया है।.
मुख्य उद्योग: अर्धचालक, खाद्य, चिकित्सा, पेयजल, डिटर्जेंट, मुद्रण और रंगाई, रासायनिक उत्पाद आदि।
|
मध्यम उपयोगकर्ताओं ने मापा हैः
|
जैसे-जैसे बाजार का विस्तार होगा, हम पाएंगे कि अधिक से अधिक मीडिया को मापा जाएगा। हमें उम्मीद है कि उपयोगकर्ता अधिक अनुप्रयोग साझा करेंगे ताकि हम अपने उत्पादों को लगातार समृद्ध और सुधार सकें।
मापने योग्य माध्यमों का निर्धारणः
|
|
तकनीकी जानकारी
पैरामीटर
| उत्पाद का नाम | FL101 इनलाइन अल्ट्रासोनिक फ्लोमीटर |
| सटीकता | ±1.0% (0.3m/s~5.0m/s) |
| प्रवाह वेग | 0.1m/s~10.0m/s |
| रैखिकता | ±1.0% (0.3m/s-5.0m/s) |
| पुनरावृत्ति | 0.40 प्रतिशत |
| प्रतिक्रिया समय | 500ms |
| स्क्रीन डिस्प्ले | 1.54 240*240 आईपीएस एलसीडी 360° रोटेशन (आसान पढ़ने के लिए) |
| मेनू भाषा | सरलीकृत चीनी/परंपरागत चीनी/अंग्रेजी |
| प्रदर्शन इकाई | मीट्रिक और इंपीरियल इकाई चयन, m3/h, LPM, ml/min, GPM, LPH का समर्थन करता है, फैक्टरी डिफ़ॉल्ट इकाई LPM है |
| डेटा प्रदर्शित करें | क्षणिक प्रवाह, क्षणिक प्रवाह वेग, शुद्ध संचयी मात्रा, एकल संचयी मात्रा, दैनिक अधिकतम मूल्य, दैनिक न्यूनतम मूल्य, दैनिक/मासिक/वार्षिक संचयी मात्रा |
| कुल | 7-अंकीय प्रवाह कुल |
| संचयी डेटा | 10 वर्ष 64 माह 64 दिन |
| ऑपरेशन कुंजी | चार स्पर्श बटन |
| कैलेंडर बैटरी | CR1220 |
| विद्युत आपूर्ति | 24 वीडीसी@3डब्ल्यू |
| एनालॉग आउटपुट | 4-20mA, अधिकतम भार 600Ω |
| संचार इंटरफ़ेस | RS485, ModBus RTU प्रोटोकॉल का समर्थन करें |
| अलार्म आउटपुट | OCT ऊपरी और निचली सीमा अलार्म आउटपुट, पल्स आउटपुट, आदि |
| रिले आउटपुट | (वैकल्पिक) 30 वीडीसी@1 ए, स्विचिंग आवृत्ति 2 हर्ट्ज से कम |
| मीडिया | पानी, घोल, रासायनिक अभिकर्मक (अशुद्धियाँ ≤ 4%) आदि |
| सुरक्षा स्तर | IP66 |
| स्थापित करने की विधि | पाइप सेक्शन एकीकृत हैं और पीवीसी-यू पाइप संघों (स्लिप जोड़ों) द्वारा जुड़े हुए हैं। |
| पाइप का आकार | OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2") |
| पाइप सेक्शन सामग्री | यूपीवीसी |
| मीडिया तापमान | 0°C-60° |
| कार्य तापमान | -10°C से 50°C |
| परिवेश आर्द्रता | सापेक्ष आर्द्रता 0%-95%, कोई संघनक नहीं |
| लागू चिपचिपापन | <300 सीएसटी (मिमी2/सेकंड) |
| केबल की लंबाई | मानकः 2 मीटर (6.6 फीट) इसे 20 मीटर (6.6 फीट) तक बढ़ाया जा सकता है। |
स्थापना
| 1पाइप काटना | |
|
स्थापना बिंदु चयन आवश्यकताओं के अनुसार, स्थापना स्थान पर पाइप का एक खंड काटें। |
| 2. नट्स को पाइप में डालें | |
|
दो नट्स को मीटर से निकालें और उन्हें पाइप में डालें। |
| 3पाइप के जोड़ों को गोंद करें | |
|
उपकरण के दो पाइप जोड़ों पर पीवीसी गोंद लगाएं और उन्हें पाइपों में प्लग करें। |
| 4. प्रवाह मीटर स्थापित करें | |
|
मीटर को बीच में रखें और स्थापना को पूरा करने के लिए नट को कस लें; स्थापना के दौरान प्रवाह की दिशा पर ध्यान दें। |
| 5पावर ऑन और रन | |
|
केबल के दूसरे छोर को 24 वी डीसी पावर सप्लाई से कनेक्ट करें, पावर ऑन करें और देखें। |
पैकेज और सहायक उपकरण
आदेश की जानकारी
| FL101 | कोड | पाइप आकार रेंज [DN & Inch &OD] | ||||
| ए | DN15 | 1/2" | ओडी20 | |||
| बी | DN20 | 3/4" | ओडी25 | |||
| सी | DN25 | 1" | ओडी32 | |||
| D | DN32 | 1-1/4" | ओडी40 | |||
| कोड | आउटपुट मोड | |||||
| 1 | 4-20mA,RS485,OCT पल्स,रिले | |||||
| कोड | केबल की लंबाई | |||||
| L | 6.6ft(2m) ((यदि कोई विकल्प नहीं है, यह चूक होगी) | |||||
| L+ | अनुरोध पर अन्य लंबाई | |||||
| FL101 | ए | 1 | L | पूर्ण आदेश जानकारी | ||
