उत्पाद का विवरण
Place of Origin: Shenzhen, China
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
Model Number: TM601 Plus
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |

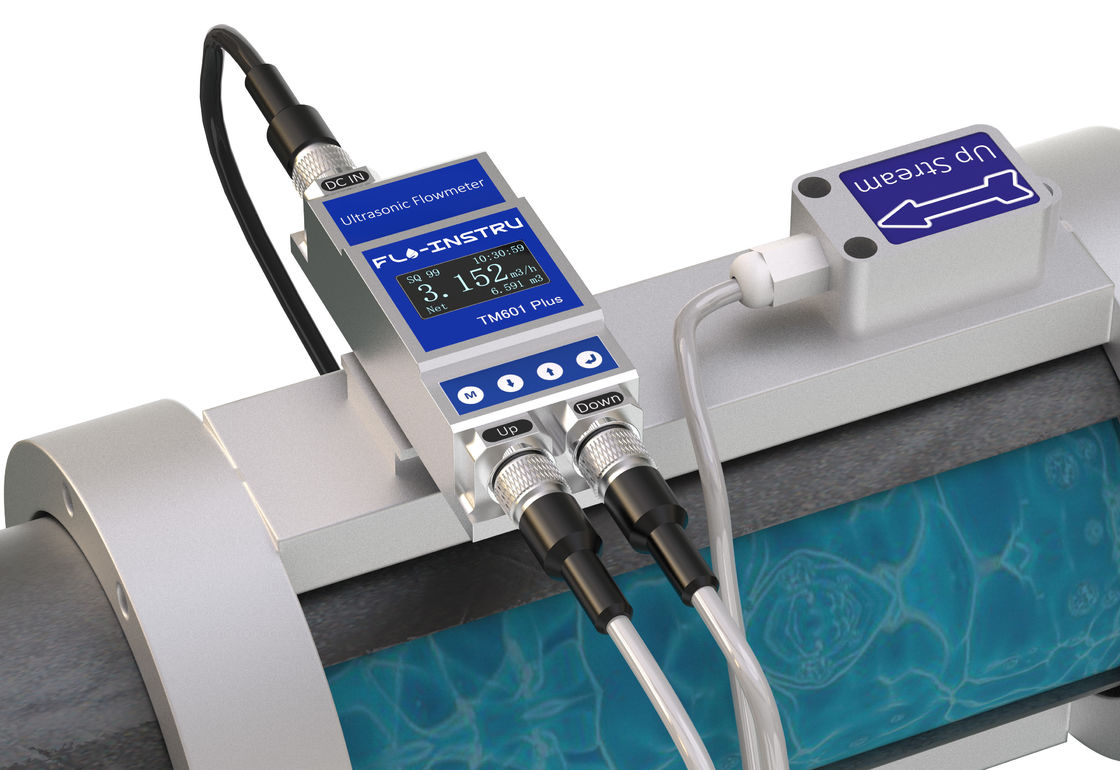

TM601 प्लस क्लैंप-ऑन अल्ट्रासोनिक फ्लोमीटर
क्लैंप-ऑन कॉम्पैक्ट टाइप अल्ट्रासोनिक फ्लो मीटर।
उत्पाद विवरण
TM601 प्लस एक फ्लो मीटर है जिसे विशेष रूप से अल्ट्रासोनिक सफाई मशीनों के लिए डिज़ाइन किया गया है
1. स्थापना पूरी करने और माप शुरू करने में केवल 1 मिनट का समय लगता है
2. पाइपलाइन में कोई अतिरिक्त बदलाव नहीं, और ऑपरेटिंग निर्देशों के अनुसार स्थापना और माप पूरा किया जा सकता है।
3. इसे उत्पादन रोके बिना, किसी भी पाइपलाइन संशोधन के बिना और दबाव हानि के बिना स्थापित और उपयोग किया जा सकता है
4. OLED डिस्प्ले (128x 64px), अंधेरे वातावरण में भी सबसे अच्छा डिस्प्ले है
5. विभिन्न प्रकार की पाइपलाइनों के लिए उपयुक्त: स्टेनलेस स्टील पाइप, कार्बन स्टील पाइप, तांबे के पाइप, पीवीसी, पीवीडीएफ, पीपीआर, पीपीएच, एचडीपीई, आदि।
लाभ और सुविधा
एक नया अल्ट्रासोनिक फ्लो मीटर स्थापित करने से जुड़ी कठिनाइयों को साधारण क्लैंप-ऑन द्वारा समाप्त कर दिया जाता है। यह डिज़ाइन पाइप काटने, पाइप चलाने को बंद करने, उत्पादन रोकने, अतिरिक्त लागत की पेशकश करने और बहुत कुछ करने की आवश्यकता को समाप्त करता है।
मुख्य इकाई (डिस्प्ले स्क्रीन) में एक बहुत ही विशेष और आसान स्थापना है। इसकी पीठ में स्नैप-ऑन डिज़ाइन है। इसे बस पाइप क्लैंप पर क्लैंप करके आसानी से स्थापित किया जा सकता है जो इसकी पीठ पर बकसुआ को समायोजित कर सकता है।
बड़े पाइप व्यास को फिट करने के लिए, TM601 प्लस पाइप क्लैंप से भी मेल खाता है जो इस प्रकार के आकार को पूरा कर सकता है। सेंसर क्रमशः शीर्ष ब्रैकेट और निचले ब्रैकेट में स्थित है, जो प्रवाह वेग और तरल पदार्थों को पूरी तरह से माप सकता है। अद्वितीय डिज़ाइन जटिल अनुप्रयोग वातावरण के लिए अधिक उपयुक्त है।
विशेष विवरण
| वेग दर | 0.328 फीट/सेकंड～±16 फीट/सेकंड (0.1 मीटर/सेकंड～±5 मीटर/सेकंड) |
| सटीकता | ±2.0% |
| पाइप का आकार | DN100 DN125 DN160 DN200 |
| तरल | नियमित पानी, समुद्री जल, ठंडा/गर्म पानी, शराब.. |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा।… |
| बिजली की आपूर्ति | 9～36V DC, अधिकतम 500mA |
| संचार | MODBUS प्रोटोकॉल, RS485 का समर्थन करें |
| एनालॉग आउटपुट | 4-20mA, अधिकतम 750Ω |
| अलार्म आउटपुट | OCT ऊपरी और निचली सीमा अलार्म फ़ंक्शन (वैकल्पिक) |
| डिस्प्ले | OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
| की पैनल | चार टच बटन |
| प्रवाह इकाई | मीट्रिक इकाई चयन, घन मीटर (m³), लीटर (l), यूएसए गैलन (gal) का समर्थन करें। |
| समय इकाई | /घंटा, /मिनट, फ़ैक्टरी डिफ़ॉल्ट इकाई प्रति घंटे घन मीटर है। |
| दैनिक, मासिक और वार्षिक प्रवाह कुलक | |
| तापमान | परिवेश: 14F～+122F(-10℃～+50℃) |
| तरल: 14F～+122F(-10℃～+50℃) | |
| परिवेशी आर्द्रता | RH 0～95%, कोई संक्षेपण नहीं |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु, सीएनसी मशीनीकृत प्रसंस्करण |
| सुरक्षा दर | IP54 |
| केबल की लंबाई | 6.6 फीट (2 मीटर) मानक |
पाइप आकार रेंज और प्रवाह रेंज संदर्भ तालिका
| डीएन | ओडी | ओडी रेंज | इंच | प्रवाह रेंज |
| DN100 | OD110 | 108mm-116mm | 4" | 2.917～145.858 m/h |
| 48.619～2430.963 l/min | ||||
| 12.844～642.194 gal/mir | ||||
| DN125 | OD140 | 132mm-142mm | 5" | 4.558～227.903 m³/h |
| 75.968～3798.380 I/min | ||||
| 20.069～1003.429 gal/min | ||||
| DN150 | OD160 | 158mm-168mm | 6" | 6.564～328.180 m³/h |
| 109.393～5469.666 l/min | ||||
| 28.889～1444.938 gal/min | ||||
| DN220 | OD220 | 218mm-228mm | 8" | 11.669～583.431 m³/h |
| 194.477～9723.852 I/min | ||||
| 51.376～2568.778 gal/min |
