उत्पाद का विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: Fl101
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: पारंपरिक पैकेजिंग
प्रसव के समय: 3-5 कार्यदिवस
भुगतान शर्तें: टी/टी
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
सटीकता: |
± 1.0% |
पाइप व्यास रेंज(वैकल्पिक): |
OD20,OD25,OD32,OD40 |
मापने का माध्यम: |
पानी, समाधान, रासायनिक अभिकर्मक (अशुद्धियां%4%), आदि। |
पाइप अनुभाग सामग्री: |
यूपीवीसी |
संचार इंटरफ़ेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
विद्युत आपूर्ति: |
24 वी डीसी |
कीबोर्ड: |
4 स्पर्श कुंजियाँ |
प्रदर्शन: |
1.54 '' 240*240 IPS LCD 360 ° रोटेशन (आसान पढ़ने के लिए) |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
सटीकता: |
± 1.0% |
पाइप व्यास रेंज(वैकल्पिक): |
OD20,OD25,OD32,OD40 |
मापने का माध्यम: |
पानी, समाधान, रासायनिक अभिकर्मक (अशुद्धियां%4%), आदि। |
पाइप अनुभाग सामग्री: |
यूपीवीसी |
संचार इंटरफ़ेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
विद्युत आपूर्ति: |
24 वी डीसी |
कीबोर्ड: |
4 स्पर्श कुंजियाँ |
प्रदर्शन: |
1.54 '' 240*240 IPS LCD 360 ° रोटेशन (आसान पढ़ने के लिए) |

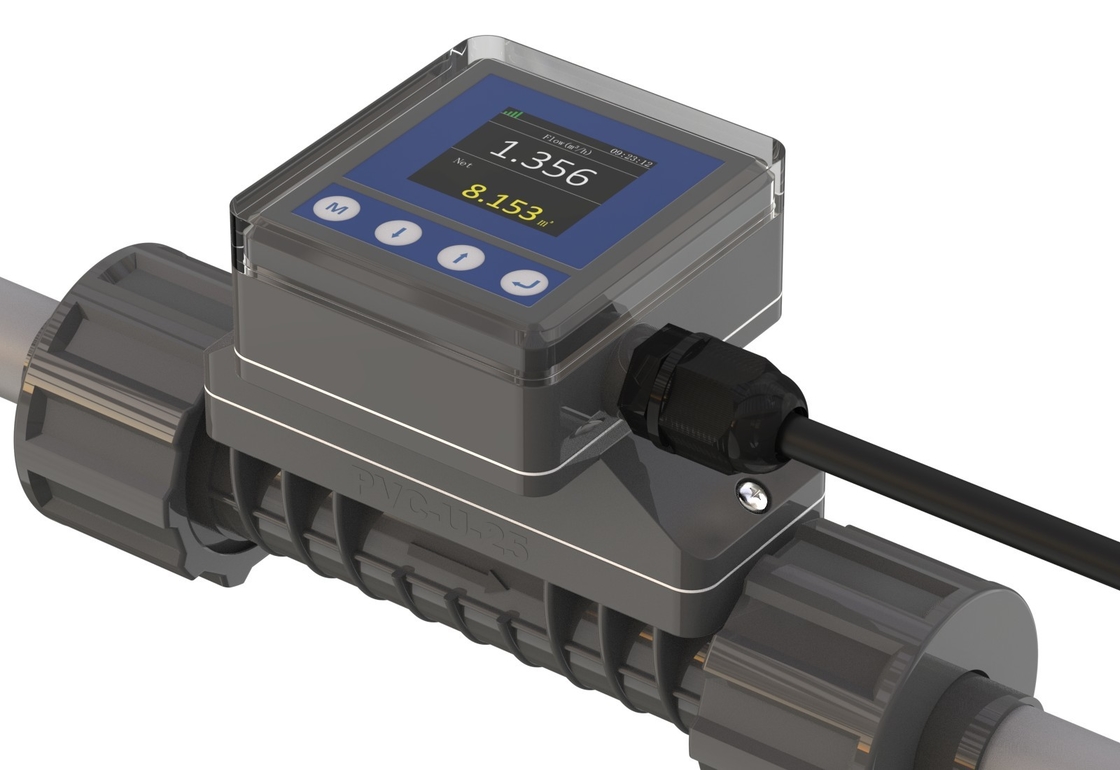

FL101 इन-लाइन अल्ट्रासोनिक फ्लो मीटर
उत्पाद की जानकारी
FL101 का उपयोग विशेष रूप से पाइपलाइनों में विभिन्न तरल पदार्थों के प्रवाह को मापने के लिए किया जाता है, जो उत्पादन प्रक्रिया में वास्तविक समय में प्रवाह माप को साकार करता है। उपकरण डिजिटल सिग्नल, एनालॉग सिग्नल आदि आउटपुट करते हैं, ताकि उत्पादन प्रक्रिया के माप और नियंत्रण को महसूस किया जा सके।
औद्योगिक उन्नयन की आवश्यकता के कारण, उपकरणों को स्वचालन प्राप्त करने के लिए समृद्ध आउटपुट की आवश्यकता होती है। हालाँकि, पारंपरिक फ्लो मीटर का आउटपुट अपेक्षाकृत सरल है और ऑन-साइट आवश्यकताओं को पूरा नहीं कर सकता है, और इसे मूल स्थिति में बदलने की आवश्यकता है।
फ्लो-इंस्ट्रूमेंट्स ने बिना दबाव हानि, डबल यूनियन कनेक्शन और सरल स्थापना के साथ एक पूर्ण सीधी पाइप डिज़ाइन के साथ एक इन-लाइन फ्लो मीटर लॉन्च किया है।
लाभ
| इन-लाइन अल्ट्रासोनिक फ्लो मीटर में एक उन्नत माप चिप अंतर्निहित है (समय रिज़ॉल्यूशन 20ps तक) |
|
|
|
||
|
|
|
उत्पाद की विशेषताएं
आयाम
| मॉडल | नॉमिनल पाइप व्यास | L | A | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| इकाई: मिमी | ||||||
| नोट: | ||||||
| "L" स्थापना के दौरान काटे गए पाइप अनुभाग की लंबाई है; "D" स्थापित पाइप अनुभाग का बाहरी व्यास है। |
||||||
संगत माध्यम
उत्पाद के बाजार में आने के बाद से, इसका व्यापक रूप से सफाई उपकरण उद्योग में उपयोग किया गया है। इसकी सरल स्थापना और संचालन, और विश्वसनीय माप प्रदर्शन के कारण, इसे नए उद्योगों में लगातार बढ़ावा दिया गया है।
मुख्य उद्योग: अर्धचालक, भोजन, दवा, पीने का पानी, डिटर्जेंट, छपाई और रंगाई, रासायनिक उत्पाद, आदि।
|
माध्यम उपयोगकर्ताओं ने मापा है:
|
जैसे-जैसे बाजार का विस्तार होता है, हम पाएंगे कि मापने के लिए अधिक से अधिक माध्यम होंगे। हमें उम्मीद है कि उपयोगकर्ता अधिक अनुप्रयोग साझा करेंगे ताकि हम अपने उत्पादों को लगातार समृद्ध और बेहतर बना सकें।
मापने योग्य मीडिया का निर्धारण:
|
|
तकनीकी जानकारी
पैरामीटर
| उत्पाद का नाम | FL101 इन-लाइन अल्ट्रासोनिक फ्लो मीटर |
| सटीकता | ±1.0% (0.3m/s~5.0m/s) |
| प्रवाह वेग | 0.1m/s~10.0m/s |
| रैखिकता | ±1.0% (0.3m/s-5.0m/s) |
| दोहराव | 0.40% |
| प्रतिक्रिया समय | 500ms |
| स्क्रीन डिस्प्ले | 1.54’’ 240*240 IPS LCD 360° रोटेशन (आसान पढ़ने के लिए) |
| मेनू भाषा | सरलीकृत चीनी/पारंपरिक चीनी/अंग्रेजी |
| डिस्प्ले यूनिट | मीट्रिक और इंपीरियल यूनिट चयन, m³/h, LPM, ml/min, GPM, LPH का समर्थन करता है, फ़ैक्टरी डिफ़ॉल्ट यूनिट LPM है |
| डेटा प्रदर्शित करें | तत्काल प्रवाह, तत्काल प्रवाह वेग, शुद्ध संचयी मात्रा, एकल संचयी मात्रा, दैनिक अधिकतम मान, दैनिक न्यूनतम मान, दैनिक/मासिक/वार्षिक संचयी मात्रा |
| कुलक | 7-अंकीय प्रवाह कुलक |
| संचयी डेटा | 10 साल 64 महीने 64 दिन |
| ऑपरेशन कुंजी | चार टच बटन |
| कैलेंडर बैटरी | CR1220 |
| बिजली की आपूर्ति | 24VDC@3W |
| एनालॉग आउटपुट | 4-20mA, अधिकतम लोड 600Ω |
| संचार इंटरफ़ेस | RS485, ModBus RTU प्रोटोकॉल का समर्थन करें |
| अलार्म आउटपुट | OCT ऊपरी और निचला सीमा अलार्म आउटपुट, पल्स आउटपुट, आदि। |
| रिले आउटपुट | (वैकल्पिक) 30VDC@1A, स्विचिंग आवृत्ति 2Hz से कम |
| मीडिया | पानी, समाधान, रासायनिक अभिकर्मक (अशुद्धियाँ ≤ 4%), आदि। |
| सुरक्षा स्तर | IP66 |
| स्थापना विधि | पाइप सेक्शन एकीकृत हैं, और PVC-U पाइप यूनियन (स्लिप जॉइंट) द्वारा जुड़े हुए हैं। |
| पाइप का आकार | OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½") |
| पाइप सेक्शन सामग्री | UPVC |
| मीडिया तापमान | 0°C-60° |
| कार्य तापमान | -10°C-50°C |
| परिवेशी आर्द्रता | सापेक्षिक आर्द्रता 0%-95%, कोई संघनन नहीं |
| लागू चिपचिपापन | <300CST (mm²/s) |
| केबल की लंबाई | मानक: 2m(6.6ft)। इसे 20m(66ft) तक बढ़ाया जा सकता है |
स्थापना
| 1. पाइप काटना | |
|
स्थापना बिंदु चयन आवश्यकताओं के अनुसार, स्थापना स्थान पर पाइप का एक खंड काटें। |
| 2. नट्स को पाइप में डालें | |
|
मीटर से दो नट्स को खोलें और उन्हें पाइप में डालें। |
| 3. पाइप जोड़ों को गोंद करें | |
|
इंस्ट्रूमेंट पर दो पाइप जोड़ों पर PVC गोंद लगाएं और उन्हें पाइप में प्लग करें। |
| 4. फ्लो मीटर स्थापित करें | |
|
मीटर को बीच में रखें और स्थापना पूरी करने के लिए नट को कस लें; स्थापना के दौरान प्रवाह दिशा पर ध्यान दें। |
| 5. चालू करें और चलाएँ | |
|
केबल के दूसरे सिरे को 24V DC बिजली आपूर्ति से कनेक्ट करें, चालू करें और निरीक्षण करें। |
पैकेज और एक्सेसरी
आदेश की जानकारी
| FL101 | कोड | पाइप आकार रेंज [DN &इंच &OD] | ||||
| A | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| कोड | आउटपुट मोड | |||||
| 1 | 4-20mA,RS485,OCT पल्स,रिले | |||||
| कोड | केबल की लंबाई | |||||
| L | 6.6ft(2m)(यदि कोई विकल्प नहीं है, तो यह डिफ़ॉल्ट होगा) | |||||
| L+ | अनुरोध पर अन्य लंबाई | |||||
| FL101 | A | 1 | L | पूर्ण आदेश जानकारी | ||
