ST502 क्लैंप-ऑन अल्ट्रासोनिक फ्लोमीटर विभिन्न अनुप्रयोगों के लिए सटीक और लचीला

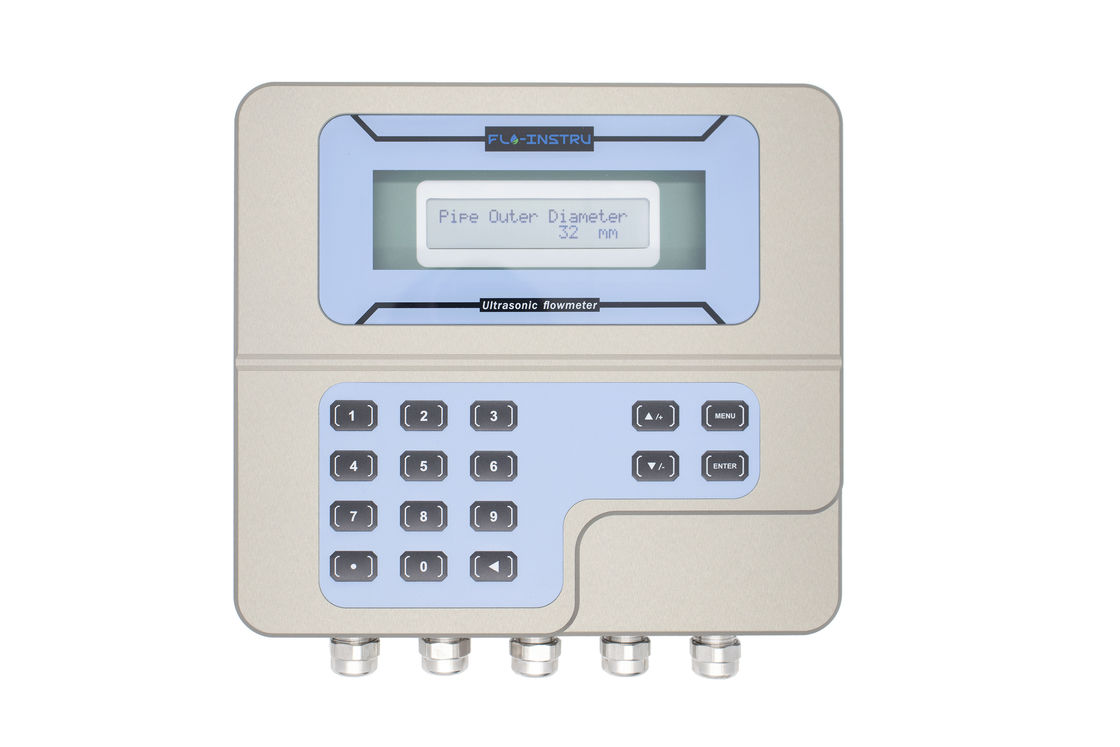

ST502 क्लिप-ऑन अल्ट्रासोनिक फ्लोमीटर

अल्ट्रासोनिक फ्लो मीटर जो प्रवाह को मापने के लिए ट्रांजिट-टाइम विधियों का उपयोग करते हैं।

परिचय

ST502 अल्ट्रासोनिक फ्लो मीटर सबसे विश्वसनीय डिजिटल सिग्नल प्रोसेसिंग तकनीक का उपयोग करता है, जो उच्च सटीकता और विश्वसनीयता के साथ तरल और पाइप आकार की एक विस्तृत श्रृंखला के लिए प्रवाह माप संचारित करता है। उत्कृष्ट प्रदर्शन ट्रांसड्यूसर को उच्च औद्योगिक स्तर की सामग्री के साथ मिलाकर, फ्लो-इंस्ट्रूमेंट्स बिना किसी चिंता के लंबे समय तक काम कर सकता है।

स्पष्ट मेनू डिस्प्ले चयन उपकरणों का उपयोग करना बहुत सुविधाजनक बनाते हैं। क्लैंप-ऑन ट्रांसड्यूसर यूनिट को अनुप्रयोगों की एक विस्तृत श्रृंखला में अधिक लचीला बनाता है।

ST502 अल्ट्रासोनिक फ्लोमीटर ट्रांजिट-टाइम तकनीक पर आधारित है, जिसमें उच्च माप सटीकता है। ST502 एक क्लैंप-ऑन ट्रांसड्यूसर का उपयोग करता है, जो पाइप के बाहर इसे क्लैंप करके आसानी से प्रवाह डेटा एकत्र कर सकता है, और यह कभी भी तरल के संपर्क में नहीं आएगा, और तरल प्रदूषण, दबाव में कमी, रिसाव आदि का कारण नहीं बनेगा।

लाभ

• विभिन्न तरल पदार्थों के वास्तविक प्रवाह और कुल खपत को मापता है
• सीएनसी मशीनीकृत प्रक्रिया, बिना किसी पेंच के चुंबकीय ओपन कवर तकनीक।
• अनुकूली सिग्नल प्रोसेसिंग एल्गोरिदम प्रदर्शन को अनुकूलित करते हैं, चुनौतीपूर्ण प्रवाह स्थितियों में भी सटीक माप सुनिश्चित करते हैं
• स्पष्ट डिस्प्ले इंटरफेस और अलार्म फ़ंक्शन के साथ एलसीडी डिस्प्ले, संचालित करने और डिबग करने में आसान
• ट्रांजिट-टाइम अल्ट्रासोनिक तकनीक का उपयोग करके अल्ट्रासोनिक संकेतों को अपस्ट्रीम और डाउनस्ट्रीम संचारित करने में लगने वाले समय को सटीक रूप से मापकर द्वि-दिशात्मक प्रवाह माप का एहसास होता है
• ऐतिहासिक प्रवाह डेटा का विश्लेषण करने के लिए सिस्टम अनुकूलन करने के लिए अंतर्निहित 2G SD कार्ड और लीवरेज स्टोरेज क्षमताएं।
• पाइप व्यास, पाइप सामग्री, तरल प्रकार और माप इकाइयों के त्वरित और आसान विकल्प के लिए अंतर्निहित कीपैड और सरल मेनू सिस्टम।

ST502 एक बिल्कुल नया उच्च-अंत उत्पाद है जो एल्यूमीनियम मिश्र धातु सामग्री से बना है और सीएनसी प्रसंस्करण विधि का एहसास कराता है। यह बिना किसी पेंच लॉकिंग के उद्योग-अग्रणी पूर्ण-सीलबंद आयरन-एब्जॉर्बिंग साइड-ओपनिंग तकनीक को अपनाता है, और पेंच करने के थकाऊ चरणों को कम किया जाता है। ऐसा सुविधाजनक डिज़ाइन वास्तव में "एक सेकंड खोलने" का एहसास कराता है।

सिद्धांत

• टीवीटी का परिचय

टीवीटी (ट्रांजिट-टाइम भंवर) तकनीक अल्ट्रासोनिक फ्लो माप के लिए एक अत्याधुनिक दृष्टिकोण का प्रतिनिधित्व करती है, जो ट्रांजिट-टाइम अल्ट्रासोनिक्स के सिद्धांतों को भंवर शेडिंग घटना को भुनाने की क्षमता के साथ जोड़ती है, जो अल्ट्रासोनिक फ्लो मीटर में अद्वितीय सटीकता और बहुमुखी प्रतिभा प्रदान करती है। यह अभिनव एकीकरण तकनीक अल्ट्रासोनिक फ्लो मीटर की सटीकता, बहुमुखी प्रतिभा और प्रदर्शन को बढ़ाती है, जिससे वे विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हो जाते हैं और विभिन्न प्रवाह स्थितियों में सटीक प्रवाह माप की आवश्यकता वाले उद्योगों के लिए एक मूल्यवान समाधान है।

• प्रक्षुब्ध प्रवाह में बढ़ी हुई सटीकता:

टीवीटी तकनीक उन अनुप्रयोगों में उत्कृष्ट है जहां तरल प्रवाह की स्थिति लामिना से प्रक्षुब्ध तक भिन्न होती है। भंवर शेडिंग डेटा का समावेश चुनौतीपूर्ण प्रवाह वातावरण में सटीकता को बढ़ाता है।

• तरल प्रकारों में बहुमुखी प्रतिभा:

टीवीटी तकनीक बहुमुखी है और विभिन्न प्रकार के तरल पदार्थों के लिए उपयुक्त है, जिसमें विभिन्न चिपचिपाहट और घनत्व वाले तरल पदार्थ शामिल हैं।

फ्लो-इंस्ट्रूमेंट्स ST502 अल्ट्रासोनिक फ्लोमीटर एक किफायती मूल्य पर तरल पदार्थों के लिए उच्च-सटीक और दोहराने योग्य प्रवाह माप प्रदान करता है। यह मजबूत धातु के आवरण से बना है। उत्कृष्ट प्रदर्शन ट्रांसड्यूसर को उच्च औद्योगिक ग्रेड सामग्री के साथ मिलाकर, यह 1''(25 मिमी) से लेकर 200''(5000 मिमी) व्यास तक के पाइप आकार के लिए आदर्श है। IP68 सेंसर जिन्हें स्थापित करना आसान है, इस पाइप को काटने की आवश्यकता होती है, जिससे स्थापना और श्रम लागत कम हो जाती है। सरल इंटरफ़ेस इसे संचालित करना बहुत सुविधाजनक बनाता है।

विशेष विवरण
