उत्पाद का विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन
ब्रांड नाम: Flo-Instru
प्रमाणन: CE; ISO9001
मॉडल संख्या: ST505
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
वेलोसिटी रेंज: |
0 ~ ±16 फीट/सेकेंड (0 ~ ±5 मीटर/सेकेंड) |
शुद्धता: |
± 1.0% |
पाइप का आकार: |
1”~48”(25मिमी~1200मिमी) |
तरल पदार्थ: |
पानी, समुद्र का पानी, तेल, शराब ... |
पाइप सामग्री: |
पीवीसी, कार्बन स्टील, स्टेनलेस स्टील ... |
वैकल्पिक आउटपुट: |
OCT पल्स आउटपुट: 0~5000Hz. एनालॉग आउटपुट: 4~20mA, अधिकतम लोड 750Ω. |
संचार इंटरफेस: |
485 रुपये |
बिजली की आपूर्ति: |
24V डीसी/1A@अधिकतम |
कीपैड: |
स्पर्शनीय क्रिया के साथ 16(4×4) कुंजी |
प्रदर्शन: |
20×2 जाली अल्फ़ान्यूमेरिक, बैक लिट एलसीडी। |
तापमान: |
ट्रांसमीटर: -40 ℉ ~ 140 ℉ (-40 ℃ ~ 60 ℃); ट्रांसड्यूसर: 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃) |
नमी: |
99% RH तक, गैर-संघनक |
ट्रांसमीटर: |
एल्युमिनियम मिश्र धातु, IP65. |
ट्रांसड्यूसर: |
एनकैप्सुलेटेड डिजाइन, IP68. |
ट्रांसड्यूसर केबल: |
मानक केबल लंबाई: 33 फीट (10 मीटर). |
वेलोसिटी रेंज: |
0 ~ ±16 फीट/सेकेंड (0 ~ ±5 मीटर/सेकेंड) |
शुद्धता: |
± 1.0% |
पाइप का आकार: |
1”~48”(25मिमी~1200मिमी) |
तरल पदार्थ: |
पानी, समुद्र का पानी, तेल, शराब ... |
पाइप सामग्री: |
पीवीसी, कार्बन स्टील, स्टेनलेस स्टील ... |
वैकल्पिक आउटपुट: |
OCT पल्स आउटपुट: 0~5000Hz. एनालॉग आउटपुट: 4~20mA, अधिकतम लोड 750Ω. |
संचार इंटरफेस: |
485 रुपये |
बिजली की आपूर्ति: |
24V डीसी/1A@अधिकतम |
कीपैड: |
स्पर्शनीय क्रिया के साथ 16(4×4) कुंजी |
प्रदर्शन: |
20×2 जाली अल्फ़ान्यूमेरिक, बैक लिट एलसीडी। |
तापमान: |
ट्रांसमीटर: -40 ℉ ~ 140 ℉ (-40 ℃ ~ 60 ℃); ट्रांसड्यूसर: 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃) |
नमी: |
99% RH तक, गैर-संघनक |
ट्रांसमीटर: |
एल्युमिनियम मिश्र धातु, IP65. |
ट्रांसड्यूसर: |
एनकैप्सुलेटेड डिजाइन, IP68. |
ट्रांसड्यूसर केबल: |
मानक केबल लंबाई: 33 फीट (10 मीटर). |

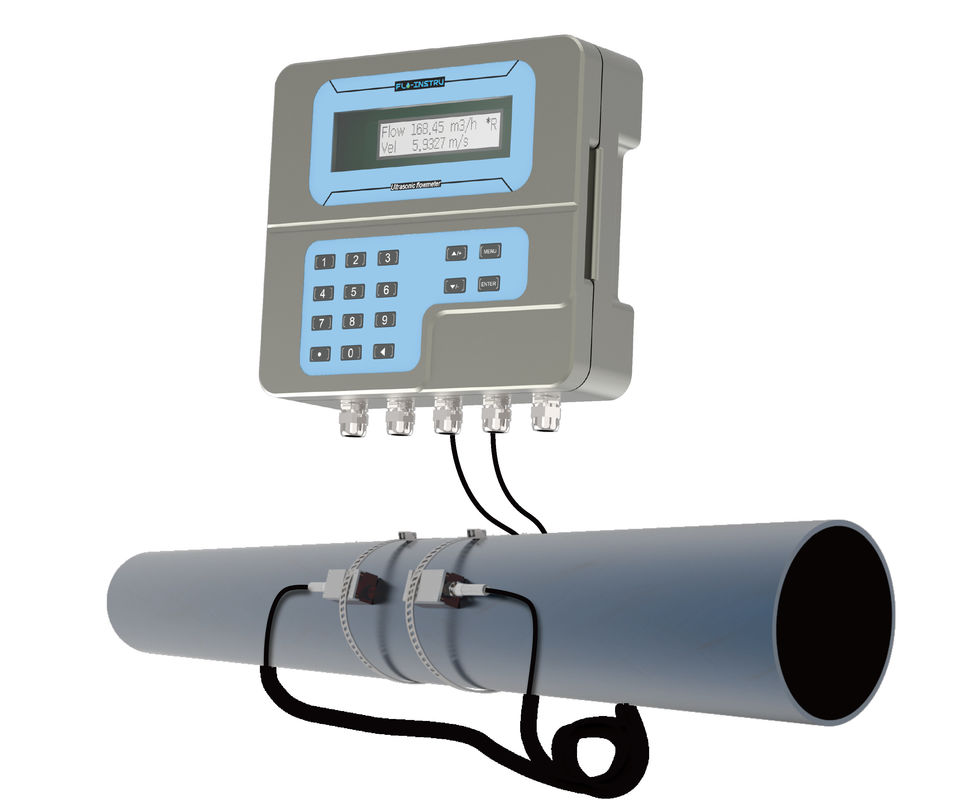

ST505 स्थिर अल्ट्रासोनिक फ्लोमीटर
रिमोट माप सेवाएं प्रदान करने के लिए अपनी प्रबंधन प्रणाली में एकीकृत करें।
उत्पाद की जानकारी
ST505 अल्ट्रासोनिक फ्लो मीटर सबसे विश्वसनीय डिजिटल सिग्नल प्रोसेसिंग तकनीक का उपयोग करता है, जो उच्च सटीकता और विश्वसनीयता के साथ तरल और पाइप के आकार की एक विस्तृत श्रृंखला के लिए प्रवाह माप संचारित करता है। उच्च औद्योगिक स्तर की सामग्री के साथ उत्कृष्ट प्रदर्शन ट्रांसड्यूसर को मिलाकर, फ्लो-इंस्ट्रूमेंट्स बिना किसी चिंता के लंबे समय तक काम कर सकते हैं।
स्पष्ट मेनू डिस्प्ले चयन उपकरणों का उपयोग करना बहुत सुविधाजनक बनाते हैं। क्लैंप-ऑन ट्रांसड्यूसर यूनिट को अनुप्रयोगों की एक विस्तृत श्रृंखला में अधिक लचीला बनाता है।
ST505 अल्ट्रासोनिक फ्लोमीटर ट्रांजिट-टाइम तकनीक पर आधारित है, जिसमें उच्च माप सटीकता है। ST505 एक क्लैंप-ऑन ट्रांसड्यूसर का उपयोग करता है, जो पाइप के बाहर बस इसे क्लैंप करके प्रवाह डेटा एकत्र कर सकता है, और यह कभी भी तरल के संपर्क में नहीं आएगा, और इससे तरल प्रदूषण, दबाव में कमी, रिसाव आदि नहीं होगा।
◆ लाभ
उत्पाद की विशेषताएँ
◆ आयाम
|
|
| ट्रांसमीटर |
|
| ट्रांसड्यूसर |
तकनीकी जानकारी
◆ पैरामीटर
| प्रदर्शन विनिर्देश | |
| वेग सीमा | 0.03~±16ft/s (0.01~±5m/s) |
| सटीकता | मापे गए मान का ±1% |
| दोहराव | मापे गए मान का 0.3% |
| पाइप का आकार | 1" ~ 48" (25mm ~ 1200mm) |
| बिजली की आपूर्ति | 24V DC |
| कीपैड | 16 टच बॉटन्स |
| डिस्प्ले | (20×2), अल्फ़ान्यूमेरिक, बैकलाइट एलसीडी। |
| फ़ंक्शन विनिर्देश | |
| आउटपुट | एनालॉग आउटपुट: 4~20mA, अधिकतम लोड 750Ω। |
| पल्स आउटपुट: 0~9999Hz, OCT, (न्यूनतम और अधिकतम आवृत्ति समायोज्य है) | |
| रिले आउटपुट: अधिकतम 1Hz(1A@125V AC या 2A@30V DC) | |
| संचार | RS485 |
| तरल | पानी, समुद्री जल, तेल, शराब... |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा... |
| भौतिक विनिर्देश | |
| ट्रांसमीटर | डाई-कास्ट एल्यूमीनियम, IP65, CNC मशीनीकृत |
| ट्रांसड्यूसर | एन्कैप्सुलेटेड डिज़ाइन, सुरक्षा ग्रेड IP68 |
| डबल-शील्डेड ट्रांसड्यूसर केबल | |
| केबल की मानक/अधिकतम लंबाई: 30ft/1000ft(9m/305m) | |
| तापमान | ट्रांसमीटर: -40℉~140℉(-40℃~60℃) |
| ट्रांसड्यूसर: 32℉~140℉(0℃~60℃) मानक | |
| नमी | 99% RH तक, गैर-संघनक |
स्थापना
◆ वी विधि
"वी" विधि को मानक विधि माना जाता है। यह आमतौर पर अधिक सटीक रीडिंग देता है और इसका उपयोग लगभग 25 मिमी से 400 मिमी (1'' ~ 16'') तक के पाइप व्यास पर किया जाता है। इसके अलावा, इसका उपयोग करना सुविधाजनक है, लेकिन फिर भी ट्रांसड्यूसर की उचित स्थापना, पाइप के केंद्र रेखा पर पाइप पर संपर्क और केंद्र रेखा के दोनों ओर समान दूरी की आवश्यकता होती है।
◆ जेड विधि
"जेड" विधि स्थापना में प्रेषित सिग्नल में "वी" विधि के साथ एक सिग्नल ट्रांसमीटर की तुलना में कम क्षीणन होता है। ऐसा इसलिए है क्योंकि "जेड" विधि एक सीधे प्रेषित (बल्कि परावर्तित) सिग्नल का उपयोग करती है जो केवल एक बार तरल को पार करता है। "जेड" विधि 100 मिमी से 3000 मिमी (4”~120”) तक के पाइप व्यास पर माप करने में सक्षम है।
◆ एन विधि
"एन" विधि के साथ, ध्वनि तरंगें तरल को दो बार पार करती हैं और पाइप की दीवारों से तीन बार उछलती हैं। यह छोटे पाइप व्यास माप के लिए उपयुक्त है। "एन" विधि (असामान्य रूप से उपयोग किया जाता है) के साथ पारगमन दूरी का विस्तार करके माप सटीकता में सुधार किया जा सकता है।
◆ डब्ल्यू विधि
"एन" के साथ, "डब्ल्यू" विधि के साथ पारगमन दूरी का विस्तार करके माप सटीकता में भी सुधार किया जा सकता है। ध्वनि तरंग तरल को चार बार पार करती है और पाइप की दीवारों से चार बार उछलती है। यह बहुत छोटे पाइप (व्यास 50 मिमी/2'' से कम है) के लिए उपयुक्त है।
पैकेज और एक्सेसरी
आदेश की जानकारी
| ST505 | कोड | विशिष्टता | ||||
| एफ | अल्ट्रासोनिक फ्लो मीटर | |||||
| ई | अल्ट्रासोनिक बीटीयू/ऊर्जा मीटर (वैकल्पिक) | |||||
| कोड | ट्रांसड्यूसर | |||||
| CT039 | सम्मिलन: तरल तापमान: 32℉~140℉(0℃~60℃)(मानक) |
|||||
| कोड | केबल की लंबाई | |||||
| एल | मानक केबल लंबाई: 33ft(10m) | |||||
| एल+ | अनुरोध पर अन्य लंबाई | |||||
| ST505 | एफ | CT039 | एल | पूर्ण आदेश जानकारी | ||
