उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: TM601
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
वेलोसिटी रेंज: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
शुद्धता: |
± 2.0% |
पाइप आकार सीमा (वैकल्पिक): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
तरल पदार्थ: |
पानी, समुद्र का पानी, तेल, शराब ... |
पाइप सामग्री: |
पीवीसी, कार्बन स्टील, स्टेनलेस स्टील, कॉपर |
वैकल्पिक आउटपुट: |
RS485, 4-20mA, OCT+RELAY |
संचार इंटरफेस: |
RS485, समर्थन मोडबस प्रोटोकॉल |
बिजली की आपूर्ति: |
9-36V डीसी |
तापमान: |
ट्रांसमीटर परिवेश तापमान: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) ट्रांसड्यूसर माप माध्यम: 14 ℉ ~ 122 ℉ (-10 ℃ ~ |
परिवेश आर्द्रता: |
आरएच 0 ~ 95% आरएच, नॉन-कंडेंसिंग |
ट्रांसमीटर: |
एल्यूमीनियम मिश्र धातु |
प्रदर्शन: |
इन-बिल्ट बैकलिट OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले |
संरक्षण दर: |
IP54 |
केबल लंबाई: |
पावर केबल: मानक लंबाई 2 मी |
वेलोसिटी रेंज: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
शुद्धता: |
± 2.0% |
पाइप आकार सीमा (वैकल्पिक): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
तरल पदार्थ: |
पानी, समुद्र का पानी, तेल, शराब ... |
पाइप सामग्री: |
पीवीसी, कार्बन स्टील, स्टेनलेस स्टील, कॉपर |
वैकल्पिक आउटपुट: |
RS485, 4-20mA, OCT+RELAY |
संचार इंटरफेस: |
RS485, समर्थन मोडबस प्रोटोकॉल |
बिजली की आपूर्ति: |
9-36V डीसी |
तापमान: |
ट्रांसमीटर परिवेश तापमान: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) ट्रांसड्यूसर माप माध्यम: 14 ℉ ~ 122 ℉ (-10 ℃ ~ |
परिवेश आर्द्रता: |
आरएच 0 ~ 95% आरएच, नॉन-कंडेंसिंग |
ट्रांसमीटर: |
एल्यूमीनियम मिश्र धातु |
प्रदर्शन: |
इन-बिल्ट बैकलिट OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले |
संरक्षण दर: |
IP54 |
केबल लंबाई: |
पावर केबल: मानक लंबाई 2 मी |

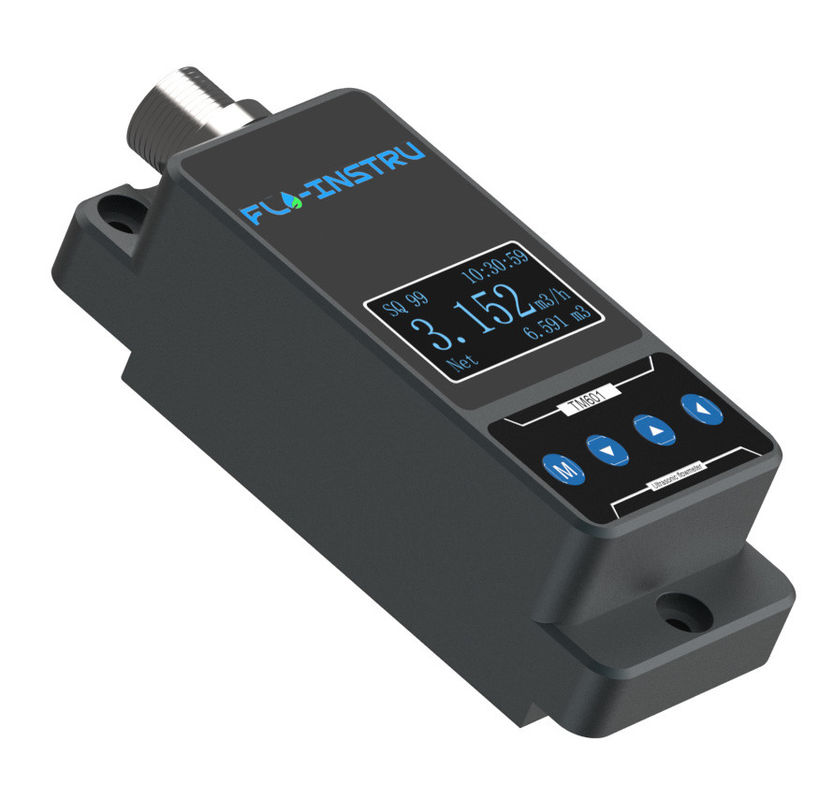

TM601 क्लीनिंग इंडस्ट्री फिक्स क्लैंप-ऑन अल्ट्रासोनिक फ्लोमीटर
क्लैंप-ऑन कॉम्पैक्ट प्रकार के अल्ट्रासोनिक फ्लो मीटर।
उत्पाद वर्णन
TM601 एक फ्लो मीटर है जिसे विशेष रूप से अल्ट्रासोनिक सफाई मशीनों के लिए डिज़ाइन किया गया है
1. इंस्टॉलेशन पूरा करने और माप शुरू करने में केवल 1 मिनट का समय लगता है
2. पाइपलाइन में कोई अतिरिक्त परिवर्तन नहीं, और स्थापना और माप ऑपरेटिंग निर्देशों के अनुसार पूरा किया जा सकता है।
3. इसे बिना उत्पादन रोके, बिना किसी पाइपलाइन संशोधन के, और बिना दबाव हानि के स्थापित और उपयोग किया जा सकता है
4. OLED डिस्प्ले (128x 64px), अंधेरे वातावरण में भी सबसे अच्छा डिस्प्ले है
5. विभिन्न प्रकार की पाइपलाइनों के लिए उपयुक्त: स्टेनलेस स्टील पाइप, कार्बन स्टील पाइप, तांबे के पाइप, पीवीसी, पीवीडीएफ, पीपीआर, पीपीएच, एचडीपीई, आदि।
लाभ एवं सुविधा
आमतौर पर नए अल्ट्रासोनिक फ्लो मीटर को स्थापित करने से जुड़ी कठिनाइयाँ सरल CLAMP-ON द्वारा समाप्त हो जाती हैं। यह डिज़ाइन पाइप को काटने, पाइप को बंद करने, उत्पादन बंद करने, अतिरिक्त लागत की पेशकश करने और बहुत कुछ करने की आवश्यकता को समाप्त करता है।
TM601 को मापे गए एक पाइप पर सुरक्षित रूप से स्थापित करने के लिए केवल एक फिलिप्स-हेड स्क्रूड्राइवर की आवश्यकता होती है। यह सुनिश्चित करता है कि टीम के किसी भी सदस्य द्वारा विशेष उपकरण या विशेष ज्ञान की आवश्यकता के बिना आसान और सही इंस्टॉलेशन प्राप्त किया जा सकता है।
विश्वसनीय सटीकता के आधार पर, TM601 को सामान्य संवेदी अनुप्रयोगों और अधिक सटीक निगरानी की आवश्यकता वाली स्थितियों दोनों के लिए उपयोग करने की अनुमति है, जिससे प्रवाह का ठीक से पता लगाना पहले से कहीं अधिक आसान हो जाता है। प्रतिक्रिया की गति 0.03m/s तक अधिक है।
विशेष विवरण
| वेग दर | 0.328 फीट/सेकंड～±16 फीट/सेकंड(0.1मी/सेकंड～±5मी/सेकंड) |
| शुद्धता | ±2.0% |
| पाइप का आकार | DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 | |
| तरल | नियमित पानी, समुद्र का पानी, ठंडा/गर्म पानी, शराब.. |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा।… |
| बिजली की आपूर्ति | 9 ~ 36 वी डीसी, अधिकतम 500 एमए |
| संचार | समर्थन MODBUS प्रोटोकॉल, RS485 |
| अनुरूप उत्पादन | 4-20mA, अधिकतम 750Ω |
| अलार्म आउटपुट | OCT ऊपरी और निचली सीमा अलार्म फ़ंक्शन (वैकल्पिक) |
| प्रदर्शन | OLED 128*64 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
| कुंजी पैनल | चार स्पर्श बटन |
| प्रवाह इकाई | समर्थन मीट्रिक इकाई चयन, घन मीटर (एम³), लीटर (एल), यूएसए गैलन (गैल)। |
| समय इकाई | /घंटा,/मिनट, फ़ैक्टरी डिफ़ॉल्ट इकाई घन मीटर प्रति घंटा है। |
| दैनिक, मासिक और वार्षिक प्रवाह टोटलाइज़र | |
| तापमान | परिवेश: 14F～+122F(-10℃～+50℃) |
| तरल:14F～+122F(-10℃～+50℃) | |
| परिवेश आर्द्रता | आरएच 0 ~ 95%, कोई संक्षेपण नहीं |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु, सीएनसी मशीनीकृत प्रसंस्करण |
| संरक्षण दर | आईपी54 |
| केबल लंबाई | 6.6 फीट (2 मी) मानक |
पाइप आकार सीमा और प्रवाह सीमा संदर्भ तालिका
| डीएन | आयुध डिपो | ओडी रेंज | इंच | प्रवाह सीमा |
| DN4 | आयुध डिपो9.53 | 95मिमी-10.5मिमी | 1/8" | 0.003～0.142 m³/h |
| 0.047～2.374 आई/मिनट | ||||
| 0.013～0.627 गैलन/मिनट | ||||
| DN8 | आयुध डिपो12.7 | 12.4मिमी-13.1मिमी | 1/4" | 0.011～0.570 m³/h |
| 0.190～9.496 आई/मिनट | ||||
| 0.050～2.509 गैलन/मिनट | ||||
| डीएन10 | आयुध डिपो15 | 14.5मिमी-15.4मिमी | 3/8" | 0.026～1.282 m³/h |
| 0.427～21.366 एल/मिनट | ||||
| 0.113～5.644 गैलन/मीर | ||||
| डीएन15 | OD20 | 16.5मिमी-23.0मिमी | 1/2" | 0.046～2.279 मी/घंटा |
| 0.760～37.984 एल/मिनट | ||||
| 0.201～10.034 गैलन/मिनट | ||||
| DN20 | OD25 | 25.0मिमी-30.0मिमी | 3/4" | 0.103～5.128 मी/घंटा |
| 1.709～85.464 लीटर/मिनट | ||||
| 0.452～22.577 गैलन/मिनट | ||||
| डीएन25 | OD32 | 32.0मिमी-35.0मिमी | 1" | 0.182～9.116 m³/h |
| 3.039～151.935 एल/मिनट | ||||
| 0.803～40.137 गैलन/मिनट | ||||
| डीएन32 | OD40 | 38.0मिमी-45.0मिमी | 1-1/4" | 0.285～14.244 m³/घंटा |
| 4.748～237.399 एल/मिनट | ||||
| 1.254～62.714 गैलन/मिनट | ||||
| डीएन40 | OD50 | 48.0मिमी-54.0मिमी | 1-1/2" | 0.410～20.511 m³/h |
| 6.837～341.854 एल/मिनट | ||||
| 1.806～90.309 गैलन/मिनट | ||||
| DN50 | OD63 | 58.0मिमी-64.0मिमी | 2" | 0.729～36.464 मी³/घंटा |
| 12.155～607.741 एल/मिनट | ||||
| 3.211～160549 गैलन/मीर | ||||
| डीएन65 | OD75 | 72.0मिमी-78.0मिमी | 2-1/2" | 1.140～56.976 मी³/घंटा |
| 18.992～949.595 आई/मिनट | ||||
| 5.017～250.857 गैलन/मीर | ||||
| डीएन80 | OD90 | 80.0मिमी-92.0मिमी | 3" | 1.641～82.045 मी/घंटा |
| 27.348～1367.417 एल/मिनट | ||||
| 7.225～361.234 गैलन/मीर | ||||
| डीएन100 | OD110 | 108.0मिमी-116.0मिमी | 4" | 2.917～145.858 m³/घंटा |
| 48.619～2430.963 आई/मिनट | ||||
| 12.844～642.194 गैलन/मिनट | ||||
| डीएन125 | OD140 | 132.0मिमी-142.0मिमी | 5" | 4.558～227.903 मी³/घंटा |
| 75.968～3798.380 एल/मिनट | ||||
| 20.069～1003429 गैलन/मिनट | ||||
| डीएन200 | OD220 | 218.0मिमी-228.0मिमी | 8" | 11.669～583.431 मी³/घंटा |
| 194.477～9723.852 आई/मिनट | ||||
| 51.376～2568.778 गैलन/मिनट |
