उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: Fl101
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज(वैकल्पिक): |
OD20,OD25,OD32,OD40 |
मापने का माध्यम: |
पानी, समाधान, रासायनिक अभिकर्मक (अशुद्धियां%4%), आदि। |
पाइप अनुभाग सामग्री: |
यूपीवीसी |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
बिजली की आपूर्ति: |
24V डीसी |
कीबोर्ड: |
4 टच कीज़ |
प्रदर्शन: |
1.54 '' 240*240 IPS LCD 360 ° रोटेशन (आसान पढ़ने के लिए) |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज(वैकल्पिक): |
OD20,OD25,OD32,OD40 |
मापने का माध्यम: |
पानी, समाधान, रासायनिक अभिकर्मक (अशुद्धियां%4%), आदि। |
पाइप अनुभाग सामग्री: |
यूपीवीसी |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
बिजली की आपूर्ति: |
24V डीसी |
कीबोर्ड: |
4 टच कीज़ |
प्रदर्शन: |
1.54 '' 240*240 IPS LCD 360 ° रोटेशन (आसान पढ़ने के लिए) |

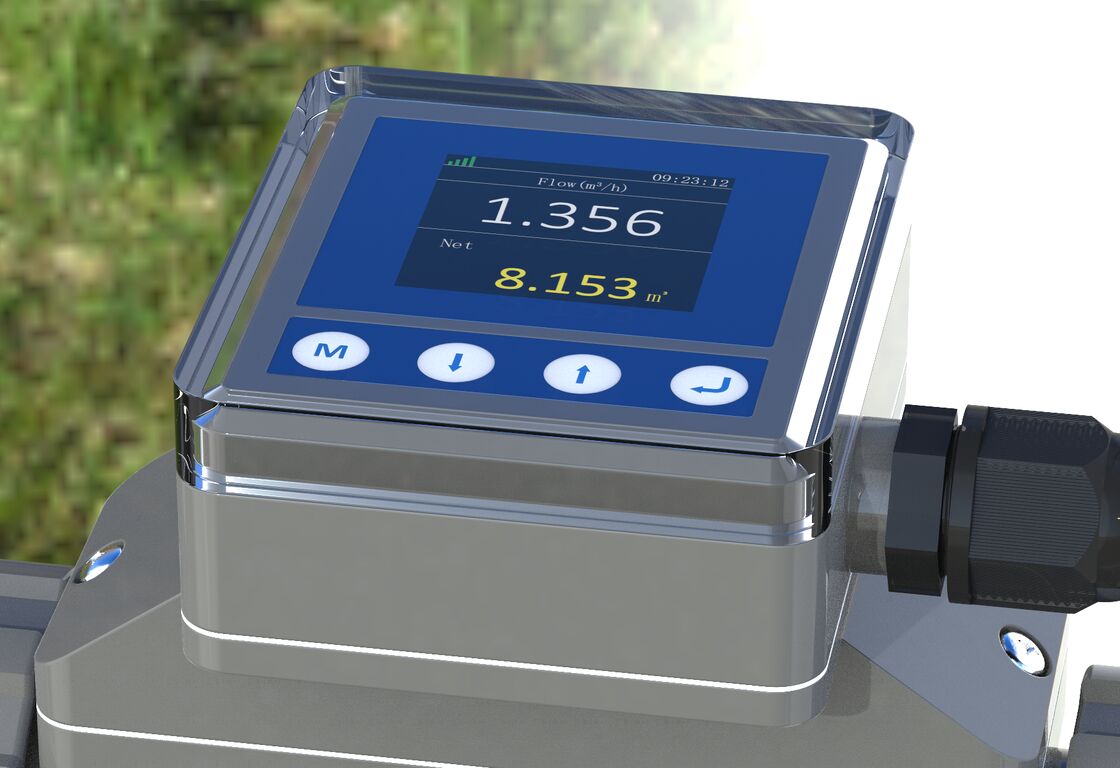

FL101 इन-लाइन अल्ट्रासोनिक फ्लो मीटर
उत्पाद की जानकारी
FL101 का उपयोग विशेष रूप से पाइपलाइनों में विभिन्न तरल पदार्थों के प्रवाह को मापने के लिए किया जाता है, जिससे उत्पादन प्रक्रिया में वास्तविक समय प्रवाह माप का एहसास होता है। उपकरण डिजिटल सिग्नल, एनालॉग सिग्नल इत्यादि आउटपुट करते हैं, ताकि उत्पादन प्रक्रिया के माप और नियंत्रण का एहसास हो सके।
औद्योगिक उन्नयन की आवश्यकता के कारण, स्वचालन प्राप्त करने के लिए उपकरणों को समृद्ध आउटपुट की आवश्यकता होती है। हालाँकि, पारंपरिक प्रवाह मीटर का आउटपुट अपेक्षाकृत सरल है और साइट की जरूरतों को पूरा नहीं कर सकता है, और इसे मूल स्थिति में बदलने की आवश्यकता है।
फ़्लो-इंस्ट्रूमेंट्स ने दबाव हानि, डबल यूनियन कनेक्शन और सरल स्थापना के बिना पूर्ण सीधे पाइप डिज़ाइन के साथ एक इन-लाइन फ्लो मीटर लॉन्च किया है।
फ़ायदे
| इन-लाइन अल्ट्रासोनिक फ्लो मीटर में एक उन्नत माप चिप अंतर्निहित है (समय रिज़ॉल्यूशन 20ps तक) |
|
|
|
||
|
|
|
उत्पाद की विशेषताएँ
आयाम
| नमूना | नाममात्र पाइप व्यास | एल | ए | बी | सी | डी |
| पीवीसी-यू-20 | डीएन15 | 146 | 182 | 53.5 | 93.7 | 20 |
| पीवीसी-यू-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| पीवीसी-यू-32 | डीएन25 | 157 | 205 | 70 | 108 | 32 |
| पीवीसी-यू-40 | डीएन32 | 157 | 211 | 83 | 118.5 | 40 |
| इकाई: मिमी | ||||||
| टिप्पणी: | ||||||
| "एल" स्थापना के दौरान काटे गए पाइप अनुभाग की लंबाई है; "डी" स्थापित पाइप अनुभाग का बाहरी व्यास है। |
||||||
संगत माध्यम
जब से उत्पाद को बाज़ार में लाया गया, इसका सफाई उपकरण उद्योग में व्यापक रूप से उपयोग किया गया है। इसकी सरल स्थापना और संचालन और विश्वसनीय माप प्रदर्शन के कारण, इसे नए उद्योगों में लगातार बढ़ावा दिया गया है।
मुख्य उद्योग: अर्धचालक, भोजन, दवा, पीने का पानी, डिटर्जेंट, छपाई और रंगाई, रासायनिक उत्पाद, आदि।
|
मध्यम उपयोगकर्ताओं ने मापा है:
|
जैसे-जैसे बाज़ार का विस्तार होगा, हम पाएंगे कि मापने के लिए अधिक से अधिक मीडिया होंगे। हमें उम्मीद है कि उपयोगकर्ता अधिक एप्लिकेशन साझा करेंगे ताकि हम अपने उत्पादों को लगातार समृद्ध और बेहतर बना सकें।
मापने योग्य मीडिया का निर्धारण:
|
|
तकनीकी जानकारी
पैरामीटर
| प्रोडक्ट का नाम | FL101 इन-लाइन अल्ट्रासोनिक फ्लो मीटर |
| शुद्धता | ±1.0% (0.3m/s~5.0m/s) |
| प्रवाह वेग | 0.1 मी/से~10.0 मी/से |
| रैखिकता | ±1.0% (0.3m/s-5.0m/s) |
| repeatability | 0.40% |
| प्रतिक्रिया समय | 500ms |
| स्क्रीन डिस्प्ले | 1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन (आसानी से पढ़ने के लिए) |
| मेनू भाषा | सरलीकृत चीनी/पारंपरिक चीनी/अंग्रेजी |
| प्रदर्शन इकाई | मीट्रिक और इंपीरियल इकाई चयन, m³/h, LPM, ml/मिनट, GPM, LPH का समर्थन करता है, फ़ैक्टरी डिफ़ॉल्ट इकाई LPM है |
| डेटा प्रदर्शित करें | तात्कालिक प्रवाह, तात्कालिक प्रवाह वेग, शुद्ध संचयी मात्रा, एकल संचयी मात्रा, दैनिक अधिकतम मूल्य, दैनिक न्यूनतम मूल्य, दैनिक/मासिक/वार्षिक संचयी मात्रा |
| टोटलिज़ाटर | 7-अंकीय प्रवाह टोटलाइज़र |
| संचयी डेटा | 10 साल 64 महीने 64 दिन |
| ऑपरेशन कुंजी | चार स्पर्श बटन |
| कैलेंडर बैटरी | सीआर1220 |
| बिजली की आपूर्ति | 24VDC@3W |
| अनुरूप उत्पादन | 4-20mA, अधिकतम भार 600Ω |
| संचार इंटरफेस | RS485, ModBus RTU प्रोटोकॉल का समर्थन करता है |
| अलार्म आउटपुट | OCT ऊपरी और निचली सीमा अलार्म आउटपुट, पल्स आउटपुट, आदि। |
| रिले उत्पादन | (वैकल्पिक) 30VDC@1A, स्विचिंग आवृत्ति 2 हर्ट्ज से कम |
| मिडिया | पानी, घोल, रासायनिक अभिकर्मक (अशुद्धियाँ ≤ 4%), आदि। |
| सुरक्षा स्तर | आईपी66 |
| इंस्टॉलेशन तरीका | पाइप अनुभाग एकीकृत हैं, और पीवीसी-यू पाइप यूनियनों (स्लिप जोड़ों) द्वारा जुड़े हुए हैं। |
| पाइप का आकार | OD20 (DN15-½"), OD25 (DN20-½"), OD32 (DN25-1"), OD40 (DN32-1½") |
| पाइप अनुभाग सामग्री | यूपीवीसी |
| मीडिया तापमान | 0°C-60° |
| कार्य तापमान | -10°C-50°C |
| परिवेश आर्द्रता | सापेक्ष आर्द्रता 0%-95%, कोई संक्षेपण नहीं |
| लागू चिपचिपाहट | <300सीएसटी (मिमी²/सेकेंड) |
| केबल लंबाई | मानक: 2 मी (6.6 फीट)। इसे 20 मीटर (66 फीट) तक लंबा किया जा सकता है |
इंस्टालेशन
| 1. पाइप काटना | |
|
स्थापना बिंदु चयन आवश्यकताओं के अनुसार, स्थापना स्थान पर पाइप के एक भाग को काटें। |
| 2. नट्स को पाइप में डालें | |
|
मीटर से दो नट खोलकर उन्हें पाइप में डालें। |
| 3. पाइप के जोड़ों को गोंद दें | |
|
उपकरण पर दो पाइप जोड़ों पर पीवीसी गोंद लगाएं और उन्हें पाइप में प्लग करें। |
| 4. फ्लो मीटर स्थापित करें | |
|
इंस्टॉलेशन को पूरा करने के लिए मीटर को बीच में रखें और नट को कस लें; स्थापना के दौरान प्रवाह की दिशा पर ध्यान दें। |
| 5. बिजली चालू करें और चलाएं | |
|
केबल के दूसरे सिरे को 24V DC बिजली आपूर्ति से कनेक्ट करें, बिजली चालू करें और निरीक्षण करें। |
पैकेज एवं सहायक सामग्री
आदेश की जानकारी
| FL101 | कोड | पाइप का आकार रंग [डीएन और इंच और ओडी] | ||||
| ए | डीएन15 | 1/2" | OD20 | |||
| बी | DN20 | 3/4" | OD25 | |||
| सी | डीएन25 | 1" | OD32 | |||
| डी | डीएन32 | 1-1/4" | OD40 | |||
| कोड | आउटपुट मोड | |||||
| 1 | 4-20mA,RS485,OCT पल्स,रिले | |||||
| कोड | केबल लंबाई | |||||
| एल | 6.6 फीट (2 मी) (यदि कोई विकल्प नहीं है, तो यह डिफ़ॉल्ट हो जाएगा) | |||||
| एल+ | अनुरोध पर अन्य लंबाई | |||||
| FL101 | ए | 1 | एल | ऑर्डर की पूरी जानकारी | ||
