OEM अनुप्रयोगों के लिए TM605 कॉम्पैक्ट अल्ट्रासोनिक फ्लो मीटर

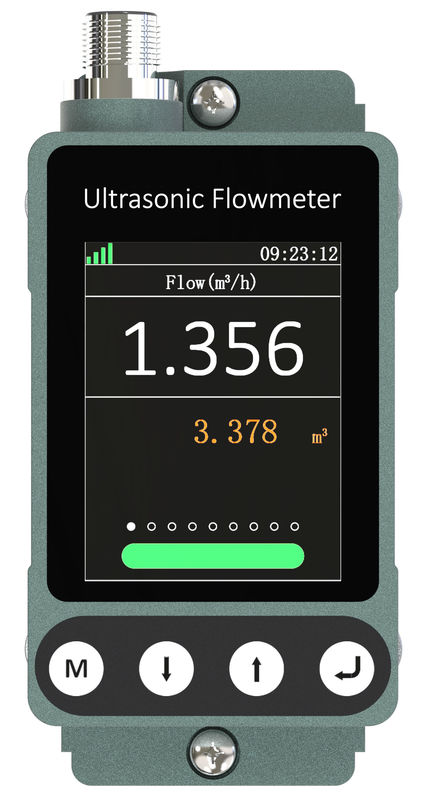

TM605 कॉम्पैक्ट अल्ट्रासोनिक फ्लो मीटर

क्लैंप-ऑन कॉम्पैक्ट प्रकार के अल्ट्रासोनिक फ्लो मीटर।

उत्पाद वर्णन

TM605 एक एकीकृत अल्ट्रासोनिक फ्लो मीटर है, जिसे विशेष रूप से छोटे-मध्यम पाइप व्यास को पूरा करने के लिए डिज़ाइन किया गया है। इसे स्थापित करना और स्थापित करना बहुत आसान और सरल है। TM605 ने ट्रांज़िट-टाइम अंतर विधि के अल्ट्रासोनिक सिद्धांत को विकसित और अपनाया है जो सेंसर के माध्यम से अल्ट्रासोनिक सिग्नल भेजता और प्राप्त करता है। जब अल्ट्रासोनिक सिग्नल बहते हुए तरल के माध्यम से प्रसारित और प्राप्त होता है, तो अपस्ट्रीम और डाउनस्ट्रीम के बीच एक अंतर मान होगा, जिसका उपयोग प्रवाह और वेग की गणना के लिए किया जा सकता है।

लाभ एवं सुविधा

• अद्वितीय संरचना डिजाइन: TM605 संरचना में एक गोलाकार चुंबकीय स्टील डिज़ाइन को अपनाता है, जो इंस्टॉलेशन के दौरान स्वचालित रूप से क्लिप-ऑन और लॉक हो सकता है। स्थापना से माप तक केवल 2-3 मिनट लगते हैं।
• रंगीन डिस्प्ले स्क्रीन: TM605 वर्तमान में लोकप्रिय IPS LCD डिस्प्ले स्क्रीन का उपयोग करता है, जो कम रोशनी वाले वातावरण में भी डेटा को आसानी से पढ़ सकता है।
• प्रवाह वक्र/स्तंभ ग्राफ़: TM605 कुल प्रवाह/तापमान स्तंभ ग्राफ और वास्तविक समय प्रवाह वक्र ग्राफ से सुसज्जित है, ताकि उपयोगकर्ता वास्तविक समय प्रवाह परिवर्तनों को अधिक स्पष्ट रूप से समझ सकें।
• तापमान प्रदर्शन: डिस्प्ले यूनिट के निचले भाग में तापमान जांच है। यह तरल प्रवाह के दौरान पाइप की दीवार के वास्तविक समय के तापमान को माप सकता है और यह प्रवाह/वेग डेटा इंटरफ़ेस में दिखाया जाएगा।
• आसान मेनू विकल्प: उपयोगकर्ता पैरामीटर सेट कर सकता है और चार कुंजियों के माध्यम से आसानी से बदल सकता है। इसके अलावा, "अप की" और "डाउन की" डिस्प्ले इंटरफ़ेस को यादृच्छिक रूप से बदल सकते हैं। डिस्प्ले स्क्रीन के नीचे हिंडोला बिंदुओं को "अप कुंजी" और "डाउन कुंजी" का उपयोग करके भी स्विच किया जा सकता है, और प्रत्येक इंटरफ़ेस अलग-अलग जानकारी प्रदर्शित करता है।
• संगत विभिन्न सामग्री एवं तरल पदार्थ: TM605 विभिन्न स्वच्छ तरल पदार्थों और पाइप मीटरियल्स के माप को लगभग पूरा कर सकता है। मेनू विकल्पों के माध्यम से, TM605 का एक सेट धातु पाइप और प्लास्टिक पाइप, पानी और तेल दोनों को माप सकता है।

विशेष विवरण

पाइप आकार सीमा और प्रवाह सीमा संदर्भ तालिका
