±0.5% सटीकता, IP65 एनक्लोजर और RS485 संचार के साथ ST502 इंसर्शन अल्ट्रासोनिक फ्लोमीटर

एसटी502 इंसर्शन-टाइप अल्ट्रासोनिक फ्लो मीटर 0.5% की उच्च-सटीकता प्रवाह माप प्राप्त करने के लिए उन्नत डिजिटल सिग्नल प्रोसेसिंग तकनीक का उपयोग करता है, जो पाइप के विभिन्न आकारों और स्वच्छ तरल अनुप्रयोगों की एक विस्तृत श्रृंखला में काम करता है। एक मजबूत औद्योगिक-ग्रेड इंसर्शन प्रोब के साथ डिज़ाइन किया गया, एसटी502 प्रवाह धारा के भीतर सीधे मजबूत अल्ट्रासोनिक कपलिंग प्रदान करता है, जो उत्कृष्ट सिग्नल शक्ति, दीर्घकालिक स्थिरता और भरोसेमंद प्रदर्शन सुनिश्चित करता है।

एक स्पष्ट, सहज उपयोगकर्ता इंटरफ़ेस और मेनू सिस्टम आसान कॉन्फ़िगरेशन और संचालन की अनुमति देता है। क्लैंप-ऑन मॉडल के विपरीत, इंसर्शन डिज़ाइन अल्ट्रासोनिक ट्रांसड्यूसर को सीधे पाइप के अंदर रखता है, जिससे मजबूत सिग्नल प्रवेश और बढ़ी हुई स्थिरता सक्षम होती है - विशेष रूप से बड़े-व्यास वाले पाइपलाइनों, जटिल प्रक्रिया स्थितियों, या अत्यधिक विश्वसनीय और दोहराने योग्य माप की आवश्यकता वाले अनुप्रयोगों के लिए फायदेमंद है।

बहुमुखी प्रतिभा के लिए इंजीनियर, एसटी502 जल वितरण प्रणालियों, शीतलन लूपों, औद्योगिक प्रक्रिया तरल पदार्थों, ऊर्जा निगरानी और एचवीएसी अनुप्रयोगों के लिए आदर्श है। उच्च सटीकता, स्थिर प्रदर्शन और टिकाऊ निर्माण का इसका संयोजन इसे दीर्घकालिक प्रवाह निगरानी और महत्वपूर्ण माप कार्यों के लिए एक भरोसेमंद समाधान बनाता है।

• विभिन्न तरल पदार्थों के वास्तविक प्रवाह और कुल खपत को मापता है
• चुंबकीय ओपन कवर तकनीक के साथ सीएनसी मशीनिंग प्रक्रिया (स्क्रू की आवश्यकता नहीं)
• अनुकूली सिग्नल प्रोसेसिंग एल्गोरिदम चुनौतीपूर्ण प्रवाह स्थितियों में प्रदर्शन को अनुकूलित करते हैं
• आसान संचालन और डिबगिंग के लिए अलार्म फ़ंक्शन के साथ स्पष्ट एलसीडी डिस्प्ले इंटरफ़ेस
• ट्रांज़िट-टाइम अल्ट्रासोनिक तकनीक द्विदिश प्रवाह माप को सक्षम करती है
• ऐतिहासिक प्रवाह डेटा विश्लेषण और सिस्टम अनुकूलन के लिए अंतर्निहित 2जी एसडी कार्ड
• तेज़ कॉन्फ़िगरेशन के लिए अंतर्निहित कीपैड और सरल मेनू सिस्टम

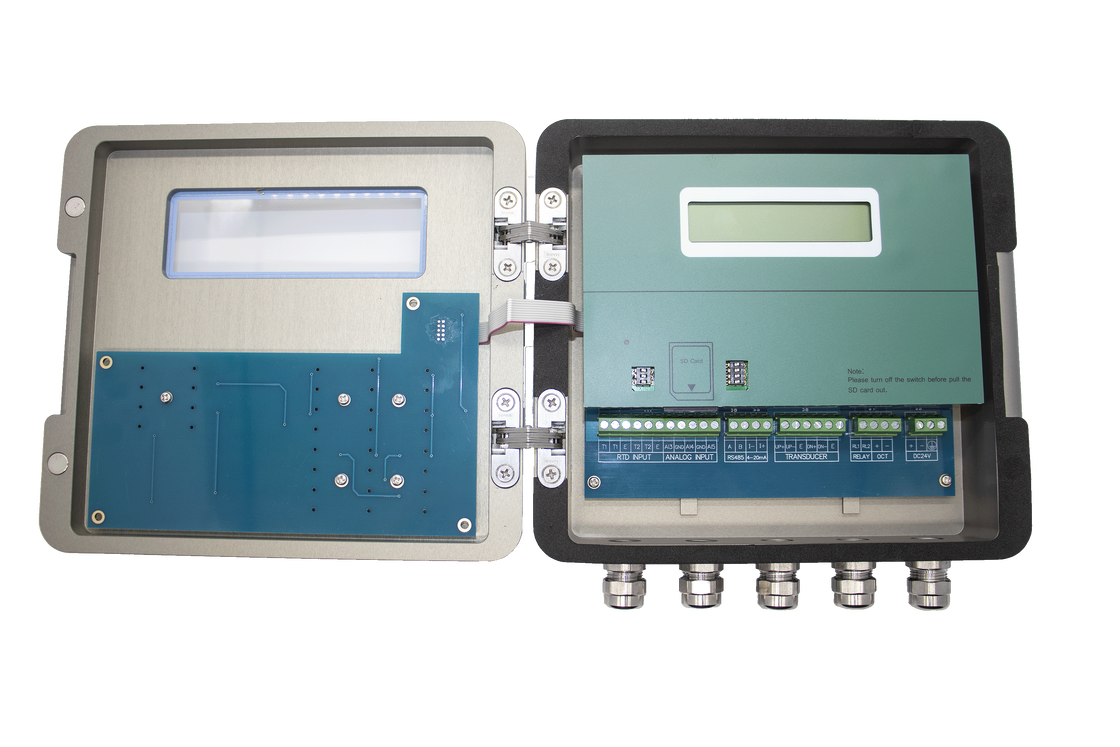

• एल्यूमीनियम मिश्र धातु निर्माण पूर्ण-सील लोहे को अवशोषित करने वाली साइड-ओपनिंग तकनीक के साथ

ट्रांज़िट-टाइम (टीवीटी) अल्ट्रासोनिक फ्लो मीटर एक अत्यधिक विश्वसनीय प्रवाह माप तकनीक है जिसका व्यापक रूप से स्वच्छ तरल पदार्थों के लिए उपयोग किया जाता है। क्लैंप-ऑन डिज़ाइन के विपरीत, इंसर्शन-टाइप मीटर अल्ट्रासोनिक ट्रांसड्यूसर को सीधे पाइप की दीवार में डालता है ताकि वे द्रव के संपर्क में आ सकें। यह मजबूत अल्ट्रासोनिक ट्रांसमिशन, उत्कृष्ट सिग्नल गुणवत्ता और स्थिर दीर्घकालिक प्रदर्शन सुनिश्चित करता है, खासकर बड़े या मोटे दीवारों वाले पाइपों पर।

एक इंसर्शन-टाइप टीवीटी फ्लो मीटर में, दो अल्ट्रासोनिक ट्रांसड्यूसर को पाइप की दीवार में डाला जाता है। एक ट्रांसड्यूसर द्रव की दिशा के साथ डाउनस्ट्रीम (टी_डाउन) एक पल्स प्रसारित करता है, जबकि दूसरा प्रवाह के विरुद्ध अपस्ट्रीम (टी_अप) प्रसारित करता है। क्योंकि बहने वाला तरल डाउनस्ट्रीम सिग्नल को तेज करता है और अपस्ट्रीम सिग्नल को धीमा करता है, समय का अंतर (Δt=T_up - T_down) प्रवाह वेग के समानुपाती होता है।

एसटी502 फिक्स्ड अल्ट्रासोनिक फ्लो मीटर विभिन्न औद्योगिक नियंत्रण प्रणालियों में निर्बाध एकीकरण सुनिश्चित करने के लिए कई संचार और आउटपुट विकल्पों से सुसज्जित है। ये आउटपुट प्रवाह-संबंधित प्रक्रियाओं के वास्तविक समय डेटा अधिग्रहण, दूरस्थ निगरानी और नियंत्रण को सक्षम करते हैं।
