ST502 इंसर्शन अल्ट्रासोनिक फ्लोमीटर DN25-DN5000 पाइप साइज़ और 24V DC पावर सप्लाई के साथ ±0.5% सटीकता के लिए

ST502 इंसर्शन-टाइप अल्ट्रासोनिक फ्लो मीटर उन्नत डिजिटल सिग्नल प्रोसेसिंग तकनीक का उपयोग करके पाइप के विभिन्न आकारों और स्वच्छ तरल अनुप्रयोगों की एक विस्तृत श्रृंखला में ±0.5% उच्च-सटीकता प्रवाह माप प्राप्त करता है। एक मजबूत औद्योगिक-ग्रेड इंसर्शन प्रोब के साथ डिज़ाइन किया गया, ST502 प्रवाह स्ट्रीम के भीतर सीधे मजबूत अल्ट्रासोनिक कपलिंग प्रदान करता है, जो उत्कृष्ट सिग्नल शक्ति, दीर्घकालिक स्थिरता और भरोसेमंद प्रदर्शन सुनिश्चित करता है।

एक स्पष्ट, सहज उपयोगकर्ता इंटरफ़ेस और मेनू सिस्टम आसान कॉन्फ़िगरेशन और संचालन की अनुमति देता है। क्लैंप-ऑन मॉडल के विपरीत, इंसर्शन डिज़ाइन अल्ट्रासोनिक ट्रांसड्यूसर को सीधे पाइप के अंदर रखता है, जिससे मजबूत सिग्नल प्रवेश और बढ़ी हुई स्थिरता सक्षम होती है - विशेष रूप से बड़े-व्यास वाले पाइपलाइनों, जटिल प्रक्रिया स्थितियों, या अत्यधिक विश्वसनीय और दोहराने योग्य माप की आवश्यकता वाले अनुप्रयोगों के लिए फायदेमंद है।

बहुमुखी प्रतिभा के लिए इंजीनियर, ST502 जल वितरण प्रणालियों, कूलिंग लूप्स, औद्योगिक प्रक्रिया तरल पदार्थ, ऊर्जा निगरानी और HVAC अनुप्रयोगों के लिए आदर्श है। उच्च सटीकता, स्थिर प्रदर्शन और टिकाऊ निर्माण का इसका संयोजन इसे दीर्घकालिक प्रवाह निगरानी और महत्वपूर्ण माप कार्यों के लिए एक भरोसेमंद समाधान बनाता है।

• विभिन्न तरल पदार्थों के वास्तविक प्रवाह और कुल खपत को मापता है
• सीएनसी मशीनिंग प्रक्रिया, किसी भी स्क्रू के बिना चुंबकीय ओपन कवर तकनीक
• अनुकूली सिग्नल प्रोसेसिंग एल्गोरिदम प्रदर्शन को अनुकूलित करते हैं, चुनौतीपूर्ण प्रवाह स्थितियों में भी सटीक माप सुनिश्चित करते हैं

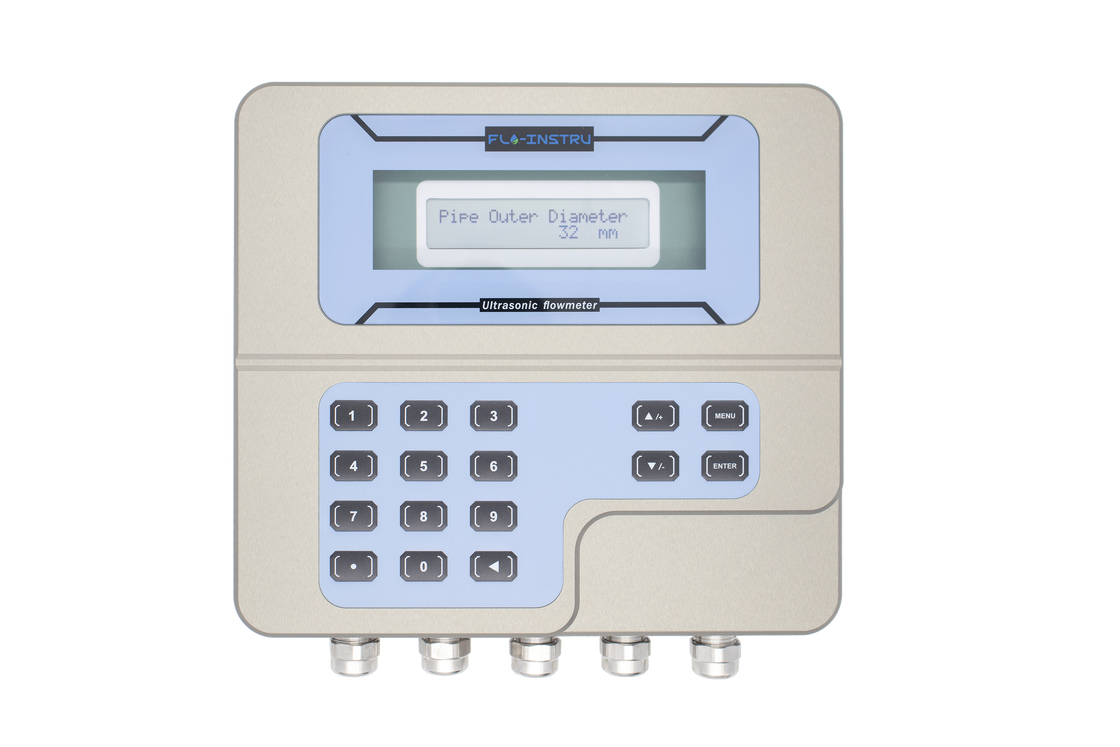

• स्पष्ट डिस्प्ले इंटरफ़ेस और अलार्म फ़ंक्शन के साथ एलसीडी डिस्प्ले, संचालित करने और डीबग करने में आसान
• ट्रांजिट-टाइम अल्ट्रासोनिक तकनीक का उपयोग अल्ट्रासोनिक संकेतों को ऊपर और नीचे की ओर प्रसारित करने में लगने वाले समय को सटीक रूप से मापकर द्विदिश प्रवाह माप का एहसास करने के लिए
• सिस्टम अनुकूलन के लिए ऐतिहासिक प्रवाह डेटा का विश्लेषण करने के लिए अंतर्निहित 2G SD कार्ड और भंडारण क्षमताओं का लाभ उठाएं
• पाइप व्यास, पाइप सामग्री, तरल प्रकार और माप इकाइयों के तेज और आसान विकल्प के लिए अंतर्निहित कीपैड और सरल मेनू सिस्टम

ST502 सीएनसी प्रसंस्करण विधियों का उपयोग करके एल्यूमीनियम मिश्र धातु सामग्री से बना एक ब्रांड-नई उच्च-स्तरीय उत्पाद है। यह किसी भी स्क्रू लॉकिंग के बिना उद्योग-अग्रणी पूर्ण-सील लोहे-अवशोषित साइड-ओपनिंग तकनीक को अपनाता है, जिससे स्क्रू करने के थकाऊ चरणों को कम किया जाता है। यह सुविधाजनक डिज़ाइन वास्तव में "एक-सेकंड ओपनिंग" का एहसास करता है।

ट्रांजिट-टाइम (टीवीटी) अल्ट्रासोनिक फ्लो मीटर एक अत्यधिक विश्वसनीय प्रवाह माप तकनीक है जिसका व्यापक रूप से स्वच्छ तरल पदार्थों के लिए उपयोग किया जाता है। क्लैंप-ऑन डिज़ाइन के विपरीत, इंसर्शन-टाइप मीटर अल्ट्रासोनिक ट्रांसड्यूसर को सीधे पाइप की दीवार में रखता है ताकि वे द्रव के संपर्क में आ सकें। यह मजबूत अल्ट्रासोनिक ट्रांसमिशन, उत्कृष्ट सिग्नल गुणवत्ता और स्थिर दीर्घकालिक प्रदर्शन सुनिश्चित करता है, खासकर बड़े या मोटी-दीवार वाले पाइपों पर।

एक इंसर्शन-टाइप टीवीटी फ्लो मीटर में, दो अल्ट्रासोनिक ट्रांसड्यूसर को पाइप की दीवार में डाला जाता है। एक ट्रांसड्यूसर द्रव की दिशा के साथ नीचे की ओर (टी_डाउन) एक पल्स प्रसारित करता है, जबकि दूसरा प्रवाह के विरुद्ध ऊपर की ओर (टी_अप) प्रसारित करता है। क्योंकि बहता हुआ तरल नीचे की ओर सिग्नल को तेज करता है और ऊपर की ओर सिग्नल को धीमा करता है, समय का अंतर (Δt=T_up - T_down) प्रवाह वेग के समानुपाती होता है।

संचार और आउटपुट फ़ंक्शन आरेख

ST502 फिक्स्ड अल्ट्रासोनिक फ्लो मीटर विभिन्न औद्योगिक नियंत्रण प्रणालियों में निर्बाध एकीकरण सुनिश्चित करने के लिए कई संचार और आउटपुट विकल्पों से लैस है। ये आउटपुट प्रवाह-संबंधित प्रक्रियाओं के वास्तविक समय डेटा अधिग्रहण, दूरस्थ निगरानी और नियंत्रण को सक्षम करते हैं।

आउटपुट कनेक्शन और इंटरफ़ेस
