उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: CE; ISO9001
मॉडल संख्या: ST501
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
पाइप सामग्री: |
पीवीसी, कार्बन स्टील, स्टेनलेस स्टील, तांबा, आदि |
ट्रांसड्यूसर केबल: |
मानक केबल लंबाई: 33 फीट (10 मीटर) |
संचार इंटरफेस: |
485 रुपये |
बिजली की आपूर्ति: |
24V डीसी/1ए |
कीपैड: |
स्पर्शनीय क्रिया के साथ 16(4×4) कुंजी |
शुद्धता: |
± 1.0% |
पाइप सामग्री: |
पीवीसी, कार्बन स्टील, स्टेनलेस स्टील, तांबा, आदि |
ट्रांसड्यूसर केबल: |
मानक केबल लंबाई: 33 फीट (10 मीटर) |
संचार इंटरफेस: |
485 रुपये |
बिजली की आपूर्ति: |
24V डीसी/1ए |
कीपैड: |
स्पर्शनीय क्रिया के साथ 16(4×4) कुंजी |
शुद्धता: |
± 1.0% |

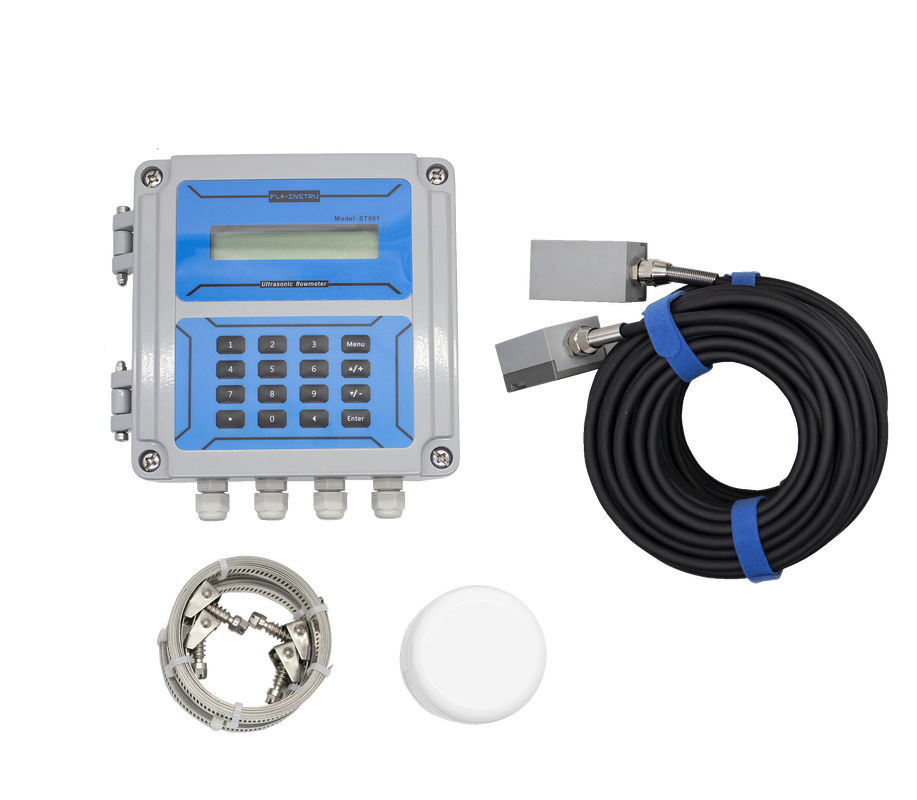

एसटी501 स्थिर अल्ट्रासोनिक फ्लोमीटर औद्योगिक जल शोधन और अपशिष्ट जल प्रबंधन अनुप्रयोगों के लिए दूरस्थ माप सेवाएं प्रदान करने के लिए आपके प्रबंधन प्रणाली में एकीकृत होता है।
एसटी501 अल्ट्रासोनिक फ्लो मीटर विश्वसनीय डिजिटल सिग्नल प्रोसेसिंग तकनीक का उपयोग करता है, जो उच्च सटीकता और विश्वसनीयता के साथ विभिन्न प्रकार के तरल पदार्थ और पाइप आकारों के लिए प्रवाह माप प्रसारित करता है। उत्कृष्ट प्रदर्शन ट्रांसड्यूसर और औद्योगिक-ग्रेड सामग्री के साथ मिलकर, फ्लो-इंस्ट्रूमेंट्स रखरखाव संबंधी चिंताओं के बिना दीर्घकालिक संचालन सुनिश्चित करता है।
ट्रांजिट-टाइम अल्ट्रासोनिक फ्लो मीटर, जिसे टाइम-ऑफ-फ्लाइट (टीवीटी) अल्ट्रासोनिक फ्लो मीटर के रूप में भी जाना जाता है, एक गैर-घुसपैठ प्रवाह माप तकनीक है जिसका व्यापक रूप से स्वच्छ तरल अनुप्रयोगों के लिए उपयोग किया जाता है। यह प्रवाह की दिशा में और प्रवाह की दिशा के विरुद्ध प्रेषित अल्ट्रासोनिक संकेतों के बीच समय के अंतर को मापकर काम करता है।
डीसी पावर टर्मिनल से कनेक्ट करने के लिए निचले दाएं तरफ स्थित कवर खोलें। कनेक्ट करने के लिए वायरिंग आरेख का पालन करें: आरटीडी इनपुट (केवल ऊर्जा मॉडल के लिए), आरएस485, 4-20mA, ट्रांसड्यूसर (अपस्ट्रीम ट्रांसड्यूसर, डाउनस्ट्रीम ट्रांसड्यूसर), रिले आउटपुट, ओसीटी आउटपुट।
डबल-शील्डेड ट्रांसड्यूसर केबल के लिए: नीले तार पर "+", सफेद तार पर "-" और शील्ड पर "शील्ड"।
एसटी501 फिक्स्ड अल्ट्रासोनिक फ्लो मीटर विभिन्न औद्योगिक नियंत्रण प्रणालियों में निर्बाध एकीकरण सुनिश्चित करने के लिए कई संचार और आउटपुट विकल्पों से लैस है। ये आउटपुट प्रवाह-संबंधित प्रक्रियाओं के वास्तविक समय डेटा अधिग्रहण, दूरस्थ निगरानी और नियंत्रण को सक्षम करते हैं।
| आउटपुट प्रकार | कार्य | अनुप्रयोग उदाहरण |
|---|---|---|
| आरएस485 (मोडबस) | डिजिटल संचार | दूरस्थ निगरानी, एससीएडीए, सिस्टम एकीकरण |
| 4-20mA | एनालॉग आउटपुट | पीएलसी इनपुट, प्रक्रिया प्रतिक्रिया, डीसीएस सिस्टम |
| ओसीटी पल्स | प्रवाह कुलकरण आउटपुट | बैच नियंत्रक, ऊर्जा मीटर, प्रवाह लॉगर |
| रिले | अलार्म/नियंत्रण आउटपुट | अलार्म ट्रिगर करें, वाल्व/पंप नियंत्रित करें, प्रवाह सुरक्षा सुरक्षा |
| वेग सीमा | 0 ~ ±16ft/s (0 ~ ±5m/s) |
| सटीकता | ±1.0% |
| पाइप का आकार | क्लैंप-ऑन: 1''~48'' (25mm~1200mm) |
| द्रव | समुद्री जल, केरोसिन, गैसोलीन, तेल, शराब, आदि |
| पाइप सामग्री | पीवीसी, कार्बन स्टील, स्टेनलेस स्टील, आदि |
| वैकल्पिक आउटपुट | ओसीटी पल्स आउटपुट: 0~5000Hz एनालॉग आउटपुट: 4~20mA, अधिकतम लोड 750Ω |
| संचार इंटरफ़ेस | आरएस485 |
| बिजली की आपूर्ति | 24V डीसी/1A |
| कीपैड | स्पर्श क्रिया के साथ 16 (4*4) कुंजी |
| डिस्प्ले | 20*2 जाली अल्फ़ान्यूमेरिक, बैक लिट एलसीडी |
| तापमान | ट्रांसमीटर: 32℉~140℉ (0℃~60℃) ट्रांसड्यूसर: 32℉~140℉ (0℃~60℃) |
| आर्द्रता | 99% आरएच तक, गैर-संक्षेपण |
| ट्रांसमीटर | एल्यूमीनियम मिश्र धातु, आईपी65 |
| ट्रांसड्यूसर | एनकैप्सुलेटेड डिजाइन, आईपी68 |
| ट्रांसड्यूसर केबल | मानक केबल लंबाई: 33ft (10m) |
| वजन | ट्रांसमीटर: लगभग 0.7kg; ट्रांसड्यूसर: लगभग 0.4kg |
