उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: टीएम605
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
शुद्धता: |
± 2% |
बिजली की आपूर्ति: |
24V डीसी |
संचार इंटरफेस: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
पाइप व्यास रेंज: |
डीएन6～डीएन100 |
प्रवाह सीमा: |
0.1मी/सेकेंड ~ ±5मी/सेकेंड(0.328फीट/सेकेंड ~ ±16फीट/सेकेंड) |
प्रदर्शन: |
OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
शुद्धता: |
± 2% |
बिजली की आपूर्ति: |
24V डीसी |
संचार इंटरफेस: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
पाइप व्यास रेंज: |
डीएन6～डीएन100 |
प्रवाह सीमा: |
0.1मी/सेकेंड ~ ±5मी/सेकेंड(0.328फीट/सेकेंड ~ ±16फीट/सेकेंड) |
प्रदर्शन: |
OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |

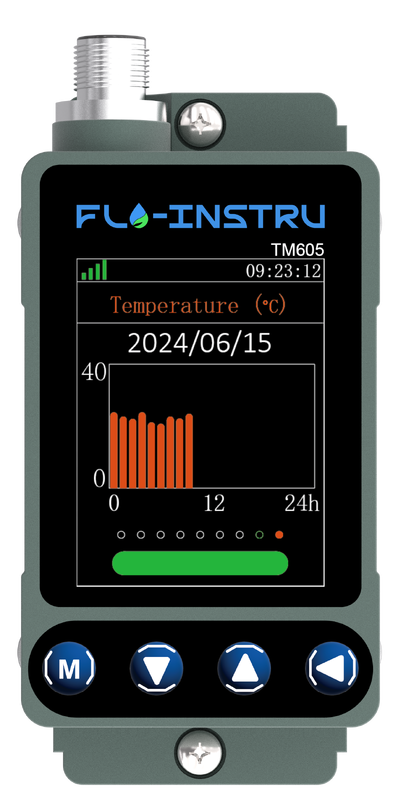

क्लैंप-ऑन कॉम्पैक्ट टाइप अल्ट्रासोनिक फ्लो मीटर।
TM605 एक एकीकृत अल्ट्रासोनिक फ्लो मीटर है, जिसे विशेष रूप से छोटे से मध्यम पाइप व्यास के लिए डिज़ाइन किया गया है। इसमें आसान सेटअप और इंस्टॉलेशन की सुविधा है। TM605 ट्रांजिट-टाइम अंतर विधि के अल्ट्रासोनिक सिद्धांत का उपयोग करता है, सेंसर के माध्यम से अल्ट्रासोनिक सिग्नल भेजता और प्राप्त करता है। जब अल्ट्रासोनिक सिग्नल बहते तरल से गुजरते हैं, तो अपस्ट्रीम और डाउनस्ट्रीम माप के बीच का अंतर सटीक प्रवाह और वेग गणना को सक्षम बनाता है।
| वेग दर | 0.328 फीट/सेकंड ~ ±16 फीट/सेकंड (0.1 मीटर/सेकंड ~ ±5 मीटर/सेकंड) |
| सटीकता | ±2.0% |
| पाइप का आकार | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| तरल | नियमित पानी, समुद्री जल, शीतलन/गर्म पानी, शराब... |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा... |
| बिजली की आपूर्ति | 24V डीसी, अधिकतम 500mA |
| संचार | MODBUS प्रोटोकॉल, RS485 का समर्थन करता है |
| एनालॉग आउटपुट | 4-20mA, अधिकतम 750Ω |
| अलार्म आउटपुट | रिले, OCT ऊपरी और निचली सीमा अलार्म फ़ंक्शन |
| प्रदर्शन | OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
| की पैनल | चार टच बटन |
| फ्लो यूनिट | मीट्रिक यूनिट चयन, क्यूबिक मीटर (m³), लीटर (l), यूएस गैलन (गैल) का समर्थन करता है |
| समय इकाई | /घंटा, /मिनट, फ़ैक्टरी डिफ़ॉल्ट इकाई क्यूबिक मीटर प्रति घंटा है |
| तापमान | परिवेश: 32°F ~ +122°F (0°C ~ +50°C) तरल: 32°F ~ +122°F (0°C ~ +50°C) |
| परिवेश आर्द्रता | RH 0~95%, कोई संघनन नहीं |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु, सीएनसी मशीनिंग प्रसंस्करण |
| सुरक्षा दर | IP54 |
| केबल की लंबाई | 6.6 फीट (2 मीटर) मानक |
| व्यास | DN | इंच | व्यास रेंज (मिमी) | न्यूनतम (m³/h) | अधिकतम (m³/h) | न्यूनतम (L/min) | अधिकतम (L/min) |
|---|---|---|---|---|---|---|---|
| φ9.53 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| φ12.7 | DN8 | 1/4" | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| φ20 | DN15 | 1/2" | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| φ25 | DN20 | 3/4" | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| φ32 | DN25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| φ50 | DN40 | 1-1/2" | 44-52 | 0.45 | 23 | 7.5 | 377 |
| φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| φ75 | DN65 | 2-1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| φ110 | DN100 | 4" | 100-115 | 2.8 | 141 | 47 | 2356 |
