उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: टीएम605
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
प्रदर्शन: |
OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
पाइप व्यास रेंज: |
डीएन6～डीएन100 |
संचार इंटरफेस: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
बिजली की आपूर्ति: |
24V डीसी |
प्रवाह सीमा: |
0.1मी/सेकेंड ~ ±5मी/सेकेंड(0.328फीट/सेकेंड ~ ±16फीट/सेकेंड) |
शुद्धता: |
मूल्यवान ±2% |
प्रदर्शन: |
OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
पाइप व्यास रेंज: |
डीएन6～डीएन100 |
संचार इंटरफेस: |
RS485 संचार इंटरफ़ेस, Modbus प्रोटोकॉल का समर्थन करता है |
बिजली की आपूर्ति: |
24V डीसी |
प्रवाह सीमा: |
0.1मी/सेकेंड ~ ±5मी/सेकेंड(0.328फीट/सेकेंड ~ ±16फीट/सेकेंड) |
शुद्धता: |
मूल्यवान ±2% |
छोटे से मध्यम पाइप व्यास अनुप्रयोगों के लिए डिज़ाइन किए गए क्लैंप-ऑन कॉम्पैक्ट टाइप अल्ट्रासोनिक फ्लो मीटर। आसान इंस्टॉलेशन और सरल सेटअप प्रक्रियाओं की सुविधाएँ।

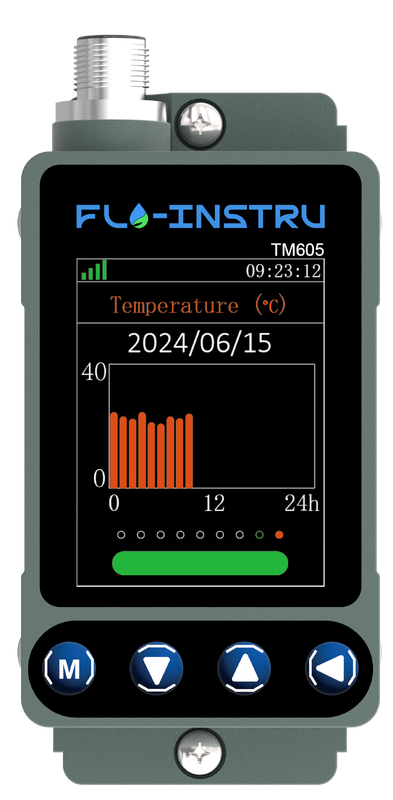

TM605 एक एकीकृत अल्ट्रासोनिक फ्लो मीटर है जिसे विशेष रूप से छोटे से मध्यम पाइप व्यास के लिए डिज़ाइन किया गया है। यह सेंसर के माध्यम से अल्ट्रासोनिक सिग्नल भेजकर और प्राप्त करके ट्रांजिट-टाइम अंतर विधि के अल्ट्रासोनिक सिद्धांत का उपयोग करता है। जब अल्ट्रासोनिक सिग्नल बहते तरल से गुजरते हैं, तो अपस्ट्रीम और डाउनस्ट्रीम मापों के बीच के अंतर का उपयोग उच्च सटीकता के साथ प्रवाह दर और वेग की गणना के लिए किया जाता है।
| वेग दर | 0.328 फीट/सेकंड ～ ±16 फीट/सेकंड (0.1 मीटर/सेकंड ～ ±5 मीटर/सेकंड) |
| सटीकता | ±2.0% |
| पाइप का आकार | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| तरल | नियमित पानी, समुद्री जल, ठंडा/गर्म पानी, अल्कोहल |
| पाइप सामग्री | पीवीसी, स्टेनलेस स्टील, कार्बन स्टील, तांबा |
| बिजली की आपूर्ति | 24V डीसी, अधिकतम 500mA |
| संचार | MODBUS प्रोटोकॉल, RS485 का समर्थन करता है |
| एनालॉग आउटपुट | 4-20mA, अधिकतम 750Ω |
| अलार्म आउटपुट | रिले, OCT ऊपरी और निचली सीमा अलार्म फ़ंक्शन |
| प्रदर्शन | OLED 320*240 डॉट-मैट्रिक्स डिस्प्ले स्क्रीन |
| कुंजी पैनल | चार टच बटन |
| फ्लो यूनिट | मीट्रिक यूनिट चयन का समर्थन करता है: क्यूबिक मीटर (m³), लीटर (l), यूएस गैलन (गैल) |
| समय इकाई | /घंटा, /मिनट (फ़ैक्टरी डिफ़ॉल्ट: क्यूबिक मीटर प्रति घंटा) |
| तापमान | परिवेश: 32F～+122F (0℃～+50℃) तरल: 32F～+122F (0℃～+50℃) |
| परिवेश आर्द्रता | RH 0～95%, कोई संघनन नहीं |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु, सीएनसी मशीनिंग प्रसंस्करण |
| सुरक्षा दर | IP54 |
| केबल की लंबाई | 6.6 फीट (2 मीटर) मानक |
| व्यास | DN | इंच | व्यास रेंज (मिमी) | न्यूनतम (m³/घंटा) | अधिकतम (m³/घंटा) | न्यूनतम (L/मिनट) | अधिकतम (L/मिनट) |
|---|---|---|---|---|---|---|---|
| Φ9.53 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| Φ12.7 | DN8 | 1/4" | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| Φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| Φ20 | DN15 | 1/2" | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| Φ25 | DN20 | 3/4" | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| Φ32 | DN25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| Φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| Φ50 | DN40 | 1-1/2" | 44-52 | 0.45 | 23 | 7.5 | 377 |
| Φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| Φ75 | DN65 | 2-1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| Φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| Φ110 | DN100 | 4" | 100-115 | 2.8 | 141 | 47 | 2356 |
