उत्पाद का विवरण
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Flo-Instru
प्रमाणन: ISO:9001, CE
मॉडल संख्या: Fl101
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परम्परागत पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी/टी
बिजली की आपूर्ति: |
24V डीसी |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज: |
OD20,OD25,OD32,OD40 |
प्रदर्शन: |
1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन |
बिजली की आपूर्ति: |
24V डीसी |
संचार इंटरफेस: |
RS485, समर्थन मोडबस आरटीयू प्रोटोकॉल |
प्रवाह सीमा: |
0.1m/s ~ 10m/s |
शुद्धता: |
± 1.0% |
पाइप व्यास रेंज: |
OD20,OD25,OD32,OD40 |
प्रदर्शन: |
1.54'' 240*240 आईपीएस एलसीडी 360° रोटेशन |

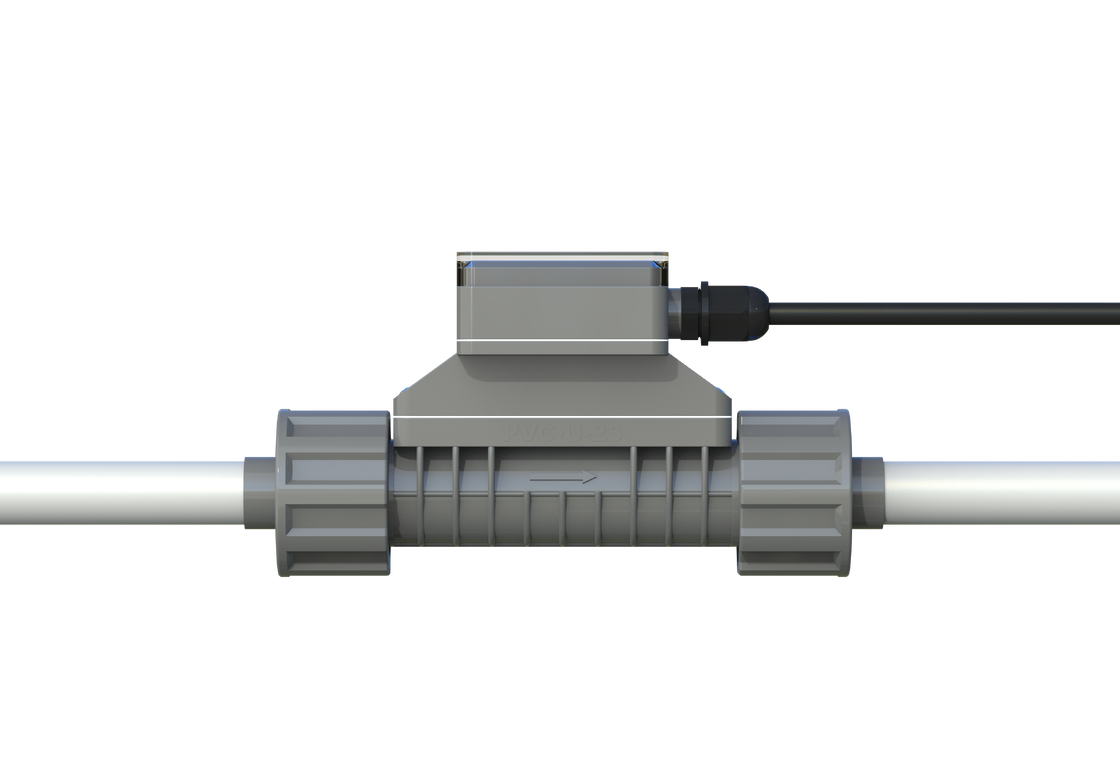

FL101 इन-लाइन अल्ट्रासोनिक फ्लोमीटर
FL101 विशेष रूप से पाइपलाइनों में विभिन्न तरल पदार्थों के प्रवाह को मापने के लिए डिज़ाइन किया गया है, जो उत्पादन प्रक्रियाओं में वास्तविक समय में प्रवाह माप को सक्षम बनाता है।एनालॉग संकेत, और उत्पादन प्रक्रियाओं के माप और नियंत्रण को आसान बनाने के लिए।
औद्योगिक उन्नयन आवश्यकताओं के साथ, उपकरणों को स्वचालन प्राप्त करने के लिए समृद्ध आउटपुट की आवश्यकता होती है।पारंपरिक प्रवाह मीटरों के पास अक्सर सीमित आउटपुट होते हैं जो साइट पर जरूरतों को पूरा नहीं कर सकते हैं और मूल स्थानों पर प्रतिस्थापन की आवश्यकता होती हैफ्लो-इंस्ट्रूमेंट्स ने एक इन-लाइन फ्लोमीटर पेश किया है जिसमें बिना किसी दबाव हानि, डबल यूनियन कनेक्शन और सरल स्थापना के पूर्ण सीधे पाइप डिजाइन हैं।
अंतर्निहित उन्नत माप चिप 20ps तक के समय संकल्प के साथ
ड्रॉप-डाउन सूची के साथ अभिनव मेनू विधि
| मॉडल | पाइप का नाममात्र व्यास | L | ए | बी | सी | D |
|---|---|---|---|---|---|---|
| पीवीसी-यू-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| पीवीसी-यू-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| पीवीसी-यू-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| पीवीसी-यू-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
इकाई:मिमी
नोटः"L" पाइप के अनुभाग की लंबाई है जो स्थापना के दौरान काट दिया गया है; "D" स्थापित पाइप अनुभाग का बाहरी व्यास है।
अपने बाजार में लाए जाने के बाद से इस उत्पाद का व्यापक रूप से सफाई उपकरण उद्योग में उपयोग किया गया है। इसकी सरल स्थापना और संचालन के साथ-साथ विश्वसनीय माप प्रदर्शन के कारण,इसे लगातार नए उद्योगों में बढ़ावा दिया गया है।.
मुख्य उद्योग:अर्धचालक, खाद्य पदार्थ, दवा, पेयजल, डिटर्जेंट, प्रिंटिंग और डाईंग, रासायनिक उत्पाद आदि।
जैसे-जैसे बाजार का विस्तार होता है, हम अधिक मापने योग्य मीडिया की खोज करते रहते हैं। हम उपयोगकर्ताओं को हमारे उत्पादों को लगातार समृद्ध और सुधारने में मदद करने के लिए अतिरिक्त अनुप्रयोगों को साझा करने के लिए प्रोत्साहित करते हैं।
कई और मीडिया को मापा गया है - विशिष्ट अनुप्रयोगों के लिए परामर्श करने के लिए आपका स्वागत है।
| उत्पाद का नाम | FL101 इनलाइन अल्ट्रासोनिक फ्लोमीटर |
| सटीकता | ±1.0% (0.3m/s~5.0m/s) |
| प्रवाह वेग | 0.1m/s~10.0m/s |
| रैखिकता | ±1.0% (0.3m/s-5.0m/s) |
| पुनरावृत्ति | 0.40 प्रतिशत |
| प्रतिक्रिया समय | 500ms |
| स्क्रीन डिस्प्ले | 1.54' 240*240 IPS एलसीडी 360° रोटेशन (आसान पढ़ने के लिए) |
| मेनू भाषा | सरलीकृत चीनी/परंपरागत चीनी/अंग्रेजी |
| प्रदर्शन इकाई | मीट्रिक और इंपीरियल इकाई चयन, m3/h, LPM, ml/min, GPM, LPH का समर्थन करता है, फैक्टरी डिफ़ॉल्ट इकाई LPM है |
| डेटा प्रदर्शित करें | क्षणिक प्रवाह, क्षणिक प्रवाह वेग, शुद्ध संचयी मात्रा, एकल संचयी मात्रा, दैनिक अधिकतम मूल्य, दैनिक न्यूनतम मूल्य, दैनिक/मासिक/वार्षिक संचयी मात्रा |
| कुल | 7-अंकीय प्रवाह कुल |
| संचयी डेटा | 10 वर्ष 64 माह 64 दिन |
| ऑपरेशन कुंजी | चार स्पर्श बटन |
| कैलेंडर बैटरी | CR1220 |
| विद्युत आपूर्ति | 24 वीडीसी@3डब्ल्यू |
| एनालॉग आउटपुट | 4-20mA, अधिकतम भार 600Ω |
| संचार इंटरफ़ेस | RS485, ModBus RTU प्रोटोकॉल का समर्थन करें |
| रिले आउटपुट | (वैकल्पिक) 30 वीडीसी@1 ए, स्विचिंग आवृत्ति 2 हर्ट्ज से कम |
| मीडिया | पानी, घोल, रासायनिक अभिकर्मक (अशुद्धियाँ ≤ 4%) आदि |
| सुरक्षा स्तर | IP66 |
| स्थापित करने की विधि | पाइप खंडों एकीकृत कर रहे हैं, और पीवीसी-यू पाइप संघों द्वारा जुड़े हुए हैं (स्लिप जोड़ों) |
| पाइप का आकार | OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2") |
| पाइप सेक्शन सामग्री | यूपीवीसी |
| मीडिया तापमान | 0°C-60° |
| कार्य तापमान | -10°C से 50°C |
| परिवेश आर्द्रता | सापेक्ष आर्द्रता 0%-95%, कोई संघनक नहीं |
| लागू चिपचिपापन | <300 सीएसटी (मिमी2/सेकंड) |
| केबल की लंबाई | मानकः 2 मीटर (6.6 फीट) इसे 20 मीटर (6.6 फीट) तक बढ़ाया जा सकता है। |
स्थापना बिंदु चयन आवश्यकताओं के अनुसार, स्थापना स्थान पर पाइप का एक खंड काटें।
दो नट्स को मीटर से निकालें और उन्हें पाइप में डालें।
उपकरण के दो पाइप जोड़ों पर पीवीसी गोंद लगाएं और उन्हें पाइपों में प्लग करें।
मीटर को बीच में रखें और स्थापना को पूरा करने के लिए नट को कस लें; स्थापना के दौरान प्रवाह की दिशा पर ध्यान दें।
केबल के दूसरे छोर को 24 वी डीसी पावर सप्लाई से कनेक्ट करें, पावर ऑन करें और देखें।
| FL101 | कोड | पाइप आकार सीमा [डीएन & इंच & ओडी] |
|---|---|---|
| ए | DN15 ⁄ 2 ⁄ 2 ⁄ 2 OD20 | |
| बी | DN20 3⁄4" OD25 | |
| सी | DN25 1 " | |
| D | DN32 1/1/4 " |
| कोड | आउटपुट मोड |
|---|---|
| 1 | 4-20mA, RS485, रिले |
| कोड | केबल की लंबाई |
|---|---|
| L | 6.6ft(2m) ((यदि कोई विकल्प नहीं है, यह चूक होगी) |
| L+ | अनुरोध पर अन्य लंबाई |
पूर्ण आदेश सूचना उदाहरणःFL101 A 1 L
